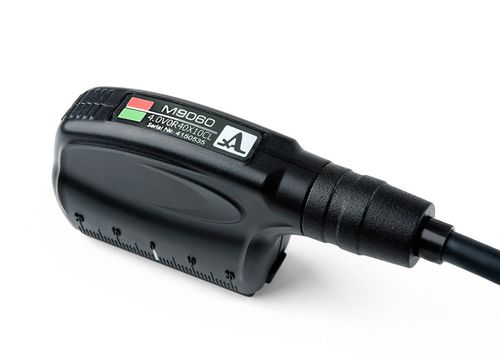

Trasduttore ad ultrasuoni per onde longitudinale M9060

piezoelettricoa raggio

Trasduttore phased array a ultrasuoni a onde longitudinali per il collaudo di materiali metallici e compositi l trasduttore phased array a ultrasuoni M9060 è destinato a eseguire il rilevamento di difetti a ultrasuoni in materiali metallici e compositi trasmettendo e ricevendo onde longitudinali a ultrasuoni. Il trasduttore può essere utilizzato come parte dei rilevatori di difetti a ultrasuoni TFM Phased Array. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1550 Introvisor - A1525 Solo Tipo di trasduttore - a fascio angolare, piezoelettrico Tipo di modo d'onda generato - longitudinale Numero di elementi - 16 Dimensione del passo - 2,5 mm Frequenza nominale - 4 MHz Angolo nominale di rifrazione del fascio nell'acciaio - 55° Gamma dell'angolo di funzionamento nominale - -30...+30° Capacità elettrica degli elementi piezoelettrici - 1500 ± 150 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura di funzionamento - -20...+45°C Dimensioni - 90 × 42 × 22 mm Peso con cavo - 200 gr
