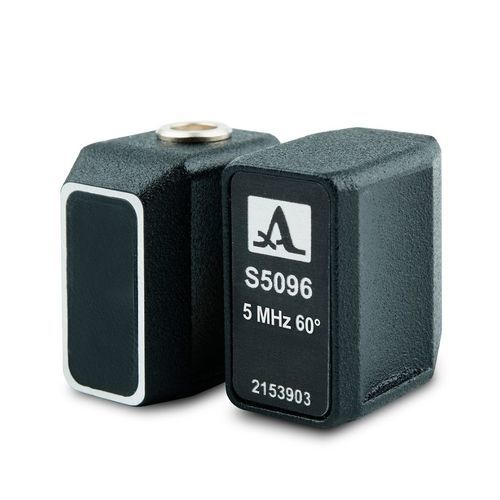

Trasduttore ad ultrasuoni a fascio angolare S5096 - 2153903piezoelettricoa raggioa doppio cristallo
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- piezoelettrico, a raggio
- Altre caratteristiche
- a doppio cristallo, per onde longitudinale
- Applicazioni
- a fascio angolare
- Frequenza
5 MHz
Descrizione
Il trasduttore a fascio angolare a ultrasuoni S5096 viene utilizzato per eseguire il rilevamento di difetti a ultrasuoni in materiali metallici, plastici e compositi, trasmettendo e ricevendo onde di taglio a ultrasuoni. Il trasduttore può essere utilizzato come parte dei rilevatori di difetti a ultrasuoni in modalità pulse-echo.
Il trasduttore può essere pilotato dai seguenti strumenti ACS:
- A1212 Master
- A1214 Expert
- A1550 Introvisor
- A1525 Solo
- A1560 Sonic-HF
Tipo di trasduttore - a fascio angolare, piezoelettrico
Angolo nominale del fascio - 60°C
Frequenza nominale - 5 MHz
Diametro effettivo dell'apertura del trasduttore - 6 mm
Capacità elettrica dell'elemento piezoelettrico - 1100 ± 100 pF
Tensione massima dell'impulso di eccitazione, V - ± 250 V
Intervallo di temperatura operativa - -20...+50°C
Tipo di connettore - LEMO00.250
Dimensioni - 36 × 18 × 16 mm
Peso - 20 g
---
