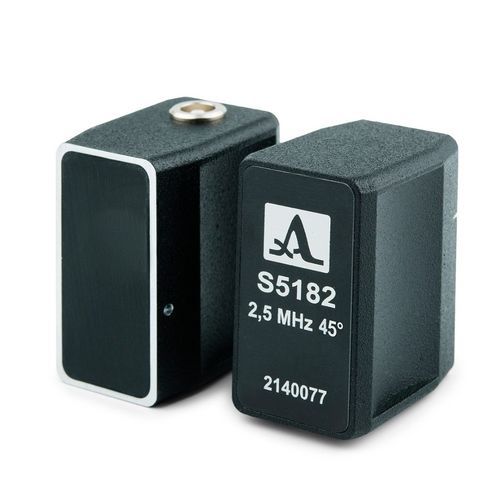

Trasduttore ad ultrasuoni a fascio angolare S5182 – 2140077

piezoelettricoa onde di taglio

Il trasduttore a fascio angolare a ultrasuoni S5182 è utilizzato per eseguire il rilevamento di difetti a ultrasuoni in materiali metallici, plastici e compositi, trasmettendo e ricevendo onde di taglio a ultrasuoni. Il trasduttore può essere utilizzato come parte dei rilevatori di difetti a ultrasuoni in modalità pulse-echo. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1212 Master - A1214 Expert - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo di trasduttore - a fascio angolare, piezoelettrico Angolo nominale del fascio - 45°C Frequenza nominale - 2,5 MHz Diametro effettivo dell'apertura del trasduttore - 12 mm Capacità elettrica dell'elemento piezoelettrico - 1300 ± 100 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura operativa - -20...+50°C Tipo di connettore - LEMO00.250 Dimensioni - 24 × 19 × 16 mm Peso - 26 g
