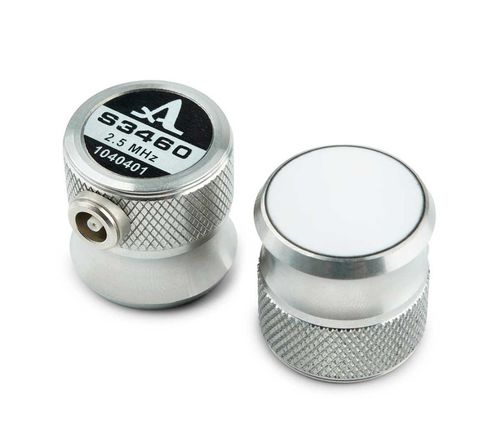

Trasduttore ad ultrasuoni a singolo cristallo S3460

piezoelettricoa raggioper onde longitudinale

Trasduttore a ultrasuoni a raggio normale a cristallo singolo per la trasmissione e la ricezione di onde ultrasoniche longitudinali Il trasduttore a ultrasuoni a cristallo singolo S3460 viene utilizzato per eseguire misure di spessore delle pareti e rilevamento di difetti a ultrasuoni in materiali metallici, plastici e compositi mediante la trasmissione e la ricezione di onde ultrasoniche longitudinali. Il trasduttore può essere utilizzato come parte di spessimetri a ultrasuoni e rilevatori di difetti in modalità pulse-echo. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1211 Mini - A1212 Master - A1214 Expert - A1550 Introvisore - A1525 SOLO Tipo di trasduttore - elemento singolo, piezoelettrico Tipo di onda generata - Longitudinale Frequenza nominale - 2,5 MHz Diametro effettivo dell'apertura del trasduttore - 18 mm Tempo di ritardo nella protezione del trasduttore - 0,08 µs Capacità elettrica dell'elemento piezoelettrico - 5000 ± 200 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura operativa - -20...+50°C Tipo di connettore - LEMO00.250 Dimensioni - 24 × 27 x 23 mm Peso - 40 g
