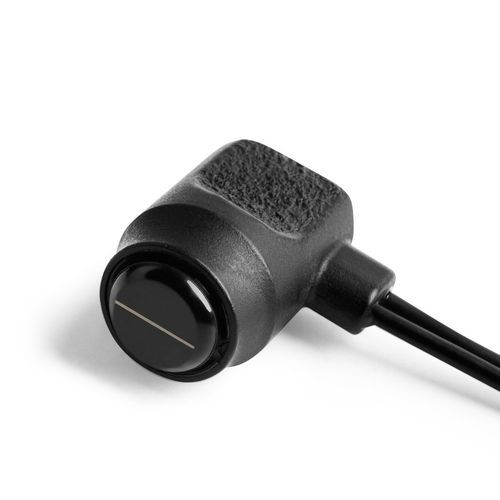

Trasduttore ad ultrasuoni a doppio cristallo D1471

piezoelettricoa raggioper onde longitudinale

Trasduttore di ultrasuoni a doppio cristallo a raggio normale per la trasmissione e la ricezione di onde ultrasoniche longitudinali Il trasduttore a ultrasuoni a doppio cristallo D1471 con cavo incorporato è utilizzato per eseguire misure di spessore delle pareti e rilevamento di difetti a ultrasuoni in materiali metallici, plastici e compositi, trasmettendo e ricevendo onde longitudinali a ultrasuoni. Il trasduttore può essere utilizzato come parte di spessimetri a ultrasuoni e rilevatori di difetti in modalità pulse-echo. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1201 Tipo di trasduttore - a doppio elemento, piezoelettrico con cavo incorporato Tipo di onda generata - Longitudinale Frequenza nominale - 4 MHz Diametro effettivo dell'apertura del trasduttore - 12 mm Capacità elettrica dell'elemento piezoelettrico - 1500 ± 150 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura operativa - -30...+50°C Tipo di connettore - 2 x LEMO00.250 Dimensioni - 36 × 24 mm Peso - 58 g
