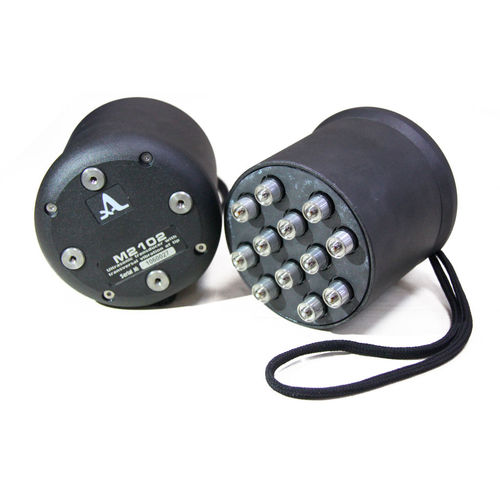

Trasduttore ad ultrasuoni a onde di taglio M2102

a contattoper onde longitudinalebassa frequenza

Array di trasduttori a ultrasuoni a bassa frequenza per la trasmissione passante di strutture in calcestruzzo spesse mediante la trasmissione e la ricezione di onde ultrasoniche longitudinali Un array di trasduttori a bassa frequenza di uso generale con frequenza nominale di 50 KHz per la trasmissione o la ricezione di onde ultrasoniche in materiali altamente diffusivi (calcestruzzo, legno, pietre, ecc.). L'array DPC a 12 elementi è in grado di trasmettere o ricevere onde ultrasoniche orizzontali e di taglio. Una coppia di M2102 consente la trasmissione passante di componenti molto spessi (fino a 5 metri). Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1560 Sonic-LF - A1220 MONOLITE Tipo di trasduttore - Array di trasduttori a contatto con il punto secco Modalità d'onda generata - Shear-orizzontale Frequenza nominale - 50 KHz Larghezza di banda - Da 10 a 100 KHz Capacità - 3.500 pF ± 100 pF Tensione massima dell'impulso (bipolare) - 400 V (picco-picco) Tipo di connettore - Lemo00 Intervallo di temperatura - da -20 a +50ºC Dimensioni - 139,5 х 105,5 х 83,5 mm Peso - 1,1 kg
