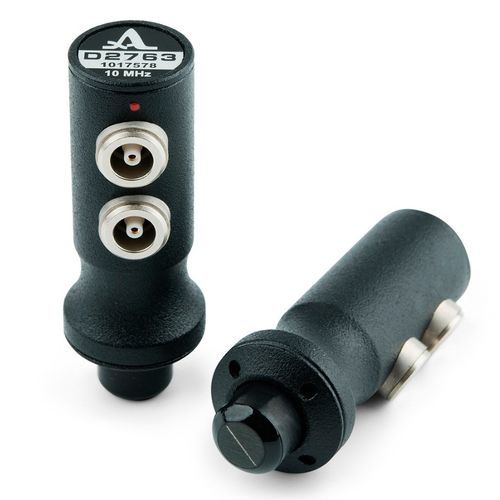

Trasduttore ad ultrasuoni a doppio cristallo D2763

piezoelettricoa raggioper onde longitudinale

Trasduttore a ultrasuoni a doppio cristallo a raggio normale per la trasmissione e la ricezione di onde ultrasoniche longitudinali Il trasduttore a ultrasuoni a doppio cristallo D2763 viene utilizzato per eseguire misure di spessore delle pareti e rilevamento di difetti a ultrasuoni in materiali metallici, plastici e compositi, trasmettendo e ricevendo onde ultrasoniche longitudinali. Il trasduttore può essere utilizzato come parte di spessimetri a ultrasuoni e rilevatori di difetti in modalità pulse-echo. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1212 Master - A1214 Expert - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo di trasduttore - a doppio elemento, piezoelettrico Tipo di onda generata - Longitudinale Frequenza nominale - 10 MHz Diametro effettivo dell'apertura del trasduttore - 6 mm Capacità elettrica dell'elemento piezoelettrico - 800 ± 50 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura operativa - -30...+50°C Tipo di connettore - 2 x LEMO00.250 Dimensioni - 50 × 18 × 49 mm Peso - 15 g
