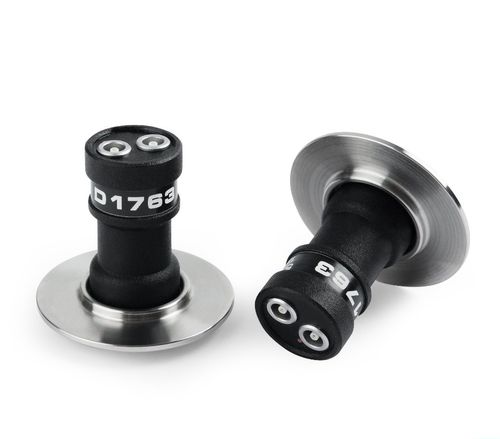

Trasduttore ad ultrasuoni a doppio cristallo D1763

piezoelettricoa raggioper alte temperature

Trasduttore di ultrasuoni a doppio cristallo a raggio normale per la trasmissione e la ricezione di onde ultrasoniche longitudinali Il trasduttore a ultrasuoni a doppio cristallo D1763 viene utilizzato per eseguire misure di spessore delle pareti e rilevamento di difetti a ultrasuoni in materiali metallici, plastici e compositi, trasmettendo e ricevendo onde longitudinali a ultrasuoni. Il trasduttore può essere utilizzato come parte di spessimetri a ultrasuoni e rilevatori di difetti in modalità pulse-echo. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1212 Master - A1214 Expert - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo di trasduttore - a doppio elemento, piezoelettrico Tipo di onda generata - Longitudinale Frequenza nominale - 5 MHz Diametro effettivo dell'apertura del trasduttore - 12 mm Capacità elettrica dell'elemento piezoelettrico - 1500 ± 150 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura operativa - 0...+350°C Tipo di connettore - 2 x LEMO00.250 Dimensioni - 23 × 44 × 15 mm Peso - 22 g
