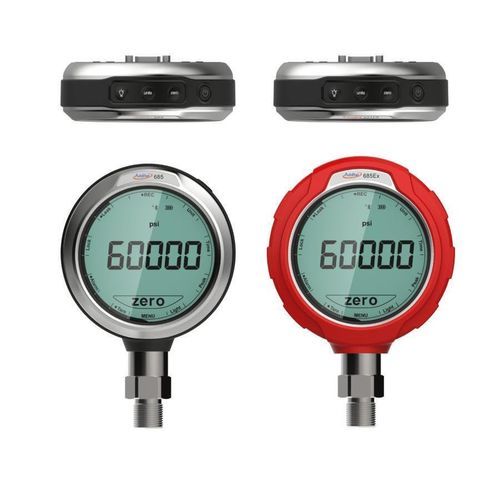

Manometro assoluto ADT685EX

differenzialerelativocon display LCD

Presentazione
Manometro digitale ATEX a sicurezza intrinseca Additel ADT685EX, classificato II 1G EX ia IIC T4 Ga, per misure di pressione in atmosfere esplosive. Strumento completamente compensato in temperatura, con touchscreen, comunicazioni Bluetooth e USB e protezione IP67.

Punti salienti

• Campi di pressione fino a 60 000 psi (4 200 bar)
• Precisioni disponibili: 0,02% FS, 0,05% FS o 0,1% lettura a seconda della versione
• Precisione completamente compensata in temperatura
• Barometro integrato per misure relative, composte o assolute
• Touchscreen 3,4" con pellicola protettiva in vetro temperato sostituibile
• Comunicazioni Bluetooth e USB (USB Type-C); RS-232 disponibile
• Registrazione dati integrata (opzionale): fino a 10 000 000 di record
• Grado di protezione IP67, resistenza a vibrazioni e urti
• Ermeticity e robustezza adatte ad ambienti gravosi

Descrizione dettagliata
I manometri digitali ADT685 di Additel offrono un'interfaccia moderna con touchscreen da 3,4" con menu semplificati e risposta rapida. Tecnologia a microprocessore e sensori di pressione in silicio di alta qualità per prestazioni, durata e affidabilità. L'ADT685EX è la versione ATEX a sicurezza intrinseca progettata per misure e registrazione in aree pericolose.

Funzionalità per l'operatore

• Display 5 1/2 cifre (FSTN) con frequenza di aggiornamento regolabile (default 3 letture/s; regolabile fino a 10 letture/s o 1 lettura ogni 20 s)
• Protezione schermo con pellicola in vetro temperato sostituibile
• Unità di pressione multiple: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg e 3 unità personalizzate
• Comunicazione con l'app mobile Additel Link
• Registrazione autonoma dei dati (data, ora, pressione, temperatura) e scarico tramite software Additel / Land o Additel / Log II

Classificazione ATEX
Classificato ATEX II 1G EX ia IIC T4 Ga. Spiegazione dei codici: II = apparecchiature per superficie, 1G = Zona 0 (rischio permanente), EX ia = sicurezza intrinseca, IIC = gruppo gas più severo, T4 = temperatura massima superficiale 135 °C, Ga = livello di protezione per Zona 0.

Fornito di serie

• Copertura in gomma
• Pile alcaline AAA (3 pezzi)
• Cavo USB Type-C
• Cinturino di trasporto
• Adattatore RS-232 Ex (solo per modelli EX RS-232)
• Tubi in silicone (2 x 1 m per modelli DP)
• Manuale
• Certificato di taratura accreditato ISO 17025

Opzioni e accessori

• Custodia da trasporto (rif. 9903)
• Adattatore di alimentazione esterno 110/220 V (DC 5V) (rif. 9810)
• Registrazione dati Additel / Log II e software grafico (rif. 9502)
• Software di calibrazione automatizzata Additel / Acal (versioni 9530)
• Adattatore USB a RS232 e cavi di estensione (9050, 9050-EXT)

Nota su gamme e tabelle
Il prodotto supporta misure relative, assolute, differenziali e composte con numerose gamme standard (vedere tabella gamme), da valori molto bassi fino a 60 000 psi (4 200 bar). Precisioni e sovrapressioni specifiche sono dettagliate per ogni gamma e tipo di misura (relativa, barometrica, assoluta, differenziale, composta).

Caratteristiche / specifiche tecniche

• Modello: ADT685EX
• Descrizione: Manometro digitale a sicurezza intrinseca
• Marcatura/Conformità: Marcatura CE, certificato ATEX II 1G EX ia IIC T4 Ga
• Campi di pressione: fino a 60 000 psi (4 200 bar) (molteplici campi dettagliati disponibili)
• Precisione: varianti -02 = 0,02% FS; -05 = 0,05% FS; -RD = combinazione % span / % lettura (es. 0–20% span: 0,02% span; 20–110%: 0,1% lettura)
• Precisione barometrica: 50 Pa (barometro integrato)
• Tipi di misura: relativa, composta, assoluta, differenziale, barometrica
• Display: Touchscreen capacitivo 3,4" (FSTN) 5 1/2 cifre; protezione in vetro temperato sostituibile
• Frequenza di aggiornamento: 3 letture/s di default (regolabile 10/s a 1/20 s)
• Unità: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg + 3 unità personalizzate
• Compensazione in temperatura: -10 °C a 50 °C
• Temperatura operativa: -10 °C a 50 °C
• Temperatura di stoccaggio: -20 °C a 70 °C
• Umidità: 0–95% senza condensazione
• Connessioni di pressione: ≤15 000 psi: 1/4 NPT maschio, 1/2 NPT maschio, 1/4 BSP maschio, 1/2 BSP maschio, M20×1,5 maschio; >15 000 psi: 1/4 HP femmina o maschio (Autoclave F-250-C / M-250-C, 9/16-18 UNF)
• Pressione differenziale: raccordo zigrinato; altre connessioni su richiesta
• Alimentazione: 3 pile alcaline AA (incluse) o adattatore esterno 110/220 V (5 VDC) opzionale
• Autonomia batteria: ~1500 ore
• Spegnimento automatico: selezionabile
• Scocca: acciaio inossidabile 304
• Parti bagnate: 316 SS (può variare in base al campo)
• Dimensioni: 118 mm (L) x 42 mm (P) x 178 mm (A)
• Peso: 0,68 kg (1,50 lb)
• Grado di protezione: IP67
• Vibrazioni: 5 g (10–500 Hz)
• Resistenza agli urti: 8 g / 11 ms
• Registrazione dati: memoria fino a 10 000 000 record (opzionale); intervallo selezionabile 1 a 99 999 s
• Comunicazioni: USB Type-C, Bluetooth incluso; RS-232
• Garanzia: 1 anno
