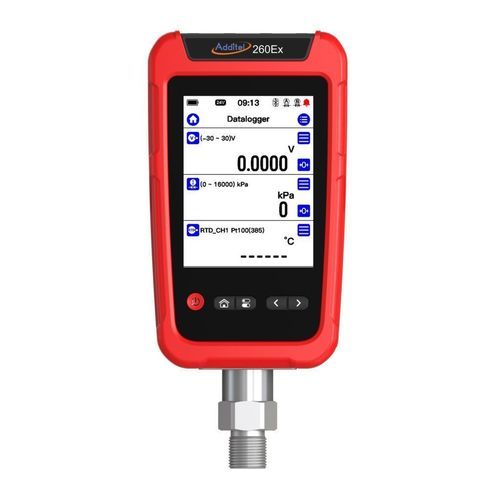

Registratore di dati di tensione ADT260EX

di correntedi pressionedi temperatura

Presentazione
L'ADT260EX di Additel è un registratore di riferimento portatile multicanale a sicurezza intrinseca che offre fino a 8 canali di misura per pressione, temperatura (sonde RTD opzionali), pressione barometrica e misure elettriche. Riunisce acquisizione dati, display touchscreen a colori e connettività Bluetooth e USB in un unico strumento.

Caratteristiche principali

• Fino a 8 canali di misura
• Sicurezza intrinseca (certificazioni ATEX, IECEx, CSA, UKCA)
• Modulo di pressione sostituibile in campo
• Registrazione dati con grafici di tendenza in tempo reale
• Supporto per test idrostatici e test di tenuta
• Schermo tattile transflettente a colori
• Barometro integrato
• Sonde RTD opzionali
• Comunicazione Bluetooth e USB
• Compatibile con l'app mobile Additel Link

Descrizione dettagliata
L'ADT260EX offre ampia capacità di registrazione automatica multiparametro, visualizzazione di curve di tendenza, osservazione istantanea e analisi statistica. I risultati sono memorizzati a bordo e consultabili localmente. La capacità di archiviazione può raggiungere fino a 10 milioni di letture (canale singolo) con un intervallo di registrazione configurabile da 0,1 s a 9999 s. La vasta compatibilità e la sicurezza intrinseca lo rendono adatto ad ambienti petrolchimici, raffinerie, impianti chimici, industrie farmaceutiche e applicazioni di taratura di routine.

Configurazione dei canali (8 combinazioni)
Canale 1: Modulo pressione digitale integrato, sostituibile in campo
Canale 2: Barometro integrato, tarabile dall'utente
Canali 3 e 4: Ingressi per moduli pressione digitali esterni
Canale 5: Pressione differenziale simulata calcolata dai canali 3 e 4
Canali 6 e 7: Misura della temperatura (supporta sensori RTD 2, 3 o 4 fili)
Canale 8: Misura elettrica (corrente, tensione, frequenza, impulso) o test switch; alimentazione loop integrata

Sicurezza intrinseca
L'ADT260EX è certificato Ex ia IIC T4 Ga e dispone delle approvazioni ATEX, IECEx, CSA e UKCA. Può essere impiegato in atmosfere potenzialmente esplosive (piattaforme offshore, stazioni di pompaggio, impianti chimici, ecc.).

Connessioni e visual
Connettività per moduli pressione interni ed esterni, prese banana da 4 mm per alcuni ingressi, connettori stile Lemo per moduli esterni. Il dispositivo è rappresentato con diverse configurazioni di moduli, sonde e accessori (connettori, viste laterali/retro, menu schermo).

Specifiche funzionali (estratti)
Misura RTD | 2, 3 o 4 fili (selezionabile); unità °C, °F, K o ohm
Filtraggio | Filtro media mobile (campione 1 ~ 50); filtro lineare 1° ordine (coefficiente 0,01 ~ 1)
Test switch (pressostato) | Valore visualizzato al cambio di stato; memorizza gli ultimi 8 cambi
Taratura pressione | Definita tramite interfaccia utente
Indicatore di stabilità | Tempo e criteri selezionabili dall'utente
Gestione alimentazione | Spegnimento automatico del retroilluminazione, spegnimento automatico

Specifiche generali (estratti)
Canali di ingresso | Alto: 2 canali RTD, 1 canale segnale elettrico (banana 4 mm); lato destro: 2 canali per modulo pressione esterno; inferiore: modulo pressione integrato (ADT158Ex); interno: sensore barometrico integrato
Precisione barometro | ±55 Pa
Frequenza misura | mV, V, mA & frequenza e RTD: 3 volte/sec; modulo pressione: 1~10 volte/sec (selezionabile, 3 default); barometro: 1 volta/sec
Memoria dati | Intervallo 0,1 a 9999 s; fino a 10 milioni di letture (canale singolo)
Alimentazione | Batteria Li‑ion intrinsecamente sicura 4000 mAh (14,4 Wh); carica 6–8 h; autonomia tipica ~100 h in modalità misura
Ambiente | Temperatura di funzionamento -20 °C a 50 °C; stoccaggio -20 °C a 70 °C; umidità 0% a 95% UR senza condensa; altitudine 3000 m
Tempo riscaldamento | 10 min
Protezione tensione porte | 30 V max
Grado protezione / caduta | IP67; test caduta 1 m
Comunicazione | USB Type‑C isolata (device), Bluetooth
Display | Schermo capacitivo a colori 4,4" transflettente, retroilluminazione LED
Dimensioni | 177 mm x 105 mm x 52 mm (senza supporto inferiore ADT158Ex)
Peso | 0,75 kg
Garanzia | 1 anno

Specifiche elettriche (estratti)
Precisione misura RTD | 0~400 Ω: 0,01 % RDG + 0,005 % FS (risoluzione 1 mΩ); corrente di eccitazione 1 mA (precisione valida per sonde 4 fili; aggiungere 10 mΩ per 3 fili, 50 mΩ per 2 fili)
Misura tensione | ±300 mV: 0,015 % RDG + 0,005 % FS (risoluzione 1 μV, impedenza >100 MΩ); ±30 V: 0,015 % RDG + 0,005 % FS (risoluzione 0,1 mV, impedenza >1 MΩ)
Misura corrente | ±30 mA: 0,015 % RDG + 0,005 % FS (risoluzione 0,1 μA; impedenza <40 Ω)
Misura frequenza | 0.01 ~ 50000 Hz (automatico): 0,005 % RDG + 2 cifre; risoluzione automatica 6 cifre; soglia minima 2,5 V
Misura pressostato | Tensione di ispezione 3 ~ 30 V; tempo di risposta < 10 ms; supporta contatti puliti
Conteggio impulsi | 0 ~ 9 999 999; fronte salita/discesa; soglia minima 2,5 V
Alimentazione loop | 20 V ±10%; impedenza uscita max 320 Ω; corrente carico max 25 mA

Pressione (estratti)
Risoluzione pressione | 4, 5 o 6 cifre (selezionabile)
Compensazione temperatura | -10 °C ~ 50 °C
Tipo modulo pressione | Modulo integrato ADT158Ex; modulo esterno ADT161Ex (specifiche dettagliate nelle rispettive schede tecniche)
Esempi di gamme (riferimento) | GP2: 2 psi (0,16 bar) accuratezza 0,05 % FS; GP10: 10 psi (0,7 bar) accuratezza 0,02 % FS; GP20K: 20000 psi (1400 bar) accuratezza 0,05 % FS (tabella completa delle gamme e accuratezze nella scheda prodotto)

Osservazioni
Fornito con adattatore di rete, batteria Li‑ion ricaricabile, cavi di prova, tracolla, certificato di taratura ISO 17025 (vedere configurazione e accessori opzionali). Moduli e sonde RTD di varie lunghezze e valigette sono disponibili come opzione.

Caratteristiche / specifiche tecniche (lista)

• Modello commerciale: ADT260EX
• Marca: Additel
• Canali: fino a 8 canali configurabili (pressione, barometro, moduli esterni, RTD, segnali elettrici)
• Capacità di registrazione: fino a 10 milioni di letture (canale singolo)
• Intervallo di registrazione: 0,1 s a 9999 s
• Batteria: Li‑ion intrinsecamente sicura 4000 mAh (14,4 Wh); autonomia tipica ~100 h; carica 6–8 h
• Sicurezza intrinseca: Ex ia IIC T4 Ga; certificazioni ATEX, IECEx, CSA, UKCA
• Grado di protezione: IP67; test caduta 1 m
• Display: 4.4" transflettente capacitivo a colori
• Comunicazione: Bluetooth, USB Type‑C isolata
• Accuratezza RTD: 0,01 % RDG + 0,005 % FS (sonde 4 fili)
• Misura tensione/corrente/frequenza/impulsi/supporta pressostato e alimentazione loop integrata
• Temperatura di funzionamento: -20 °C a +50 °C
• Dimensioni: 177 x 105 x 52 mm (senza supporto)
• Peso: 0,75 kg
• Garanzia: 1 anno
• Accessori inclusi: adattatore di rete, batteria, cavi di prova, tracolla, certificato ISO 17025
• Opzioni: moduli ADT158Ex (integrato) e ADT161Ex (esterno), sonde RTD AM1602 (varie lunghezze), cavi di collegamento, valigette rigide o morbide, software di calibrazione
