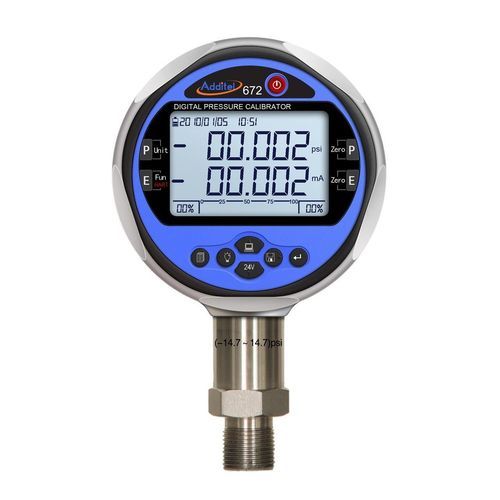

Calibratore multifunzione ADT 672

per segnali in mAdi pressioneper manometro

Presentazione
Il calibratore di pressione digitale ADDITEL ADT 672, basato su microprocessore e sensori in silicio, consente misure di pressione affidabili, precise ed economiche fino a 4200 bar. Ogni sensore viene stagionato, testato e protetto prima dell'assemblaggio per garantire le prestazioni dichiarate.

Funzioni principali

• Precisioni disponibili: 0,02% / 0,05% / 0,1% della scala completa
• Compensazione in temperatura per una maggiore precisione
• Comunicazione HART integrata con comunicatore HART a bordo
• Alimentazione loop 24 V per trasmettitori
• Funzioni MIN / MAX / HOLD
• Display doppio a 6 cifre (risoluzione 6 cifre)
• Test di pressostati
• Misura e simulazione di segnali elettrici di tensione e corrente
• Registrazione: datalogger con 30 file da 40 registrazioni, modalità manuale o automatica, intervallo di registrazione regolabile

Campi di misura
I modelli ADT 672 sono adatti per misure di pressione relativa, assoluta, dinamica e differenziale. Lo strumento è compatibile HART e può tarare un trasmettitore HART senza disturbare il segnale HART fornito. Il comunicatore HART integrato consente di leggere e aggiornare le informazioni di taratura direttamente dal dispositivo.

Unità disponibili
Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C), mmHg (0°C).

Frequenza e compensazione
Frequenza di misura: 3,5 misure/s. Compensazione in temperatura: -10 a 50°C.

Connessioni
Connessioni di pressione: per ≤1000 bar: 1/4" NPT maschio, 1/4" BSP maschio, M20×1.5 maschio. Per ≥1000 bar: 1/4" HP femmina o maschio (Autoclave F-250-C, 9/16" - 18 UNF-2B o Autoclave M-250-C, 9/16" - 18 UNF-2A). Tubo di prova differenziale Ø6 mm. Altre connessioni su richiesta.

Tabelle - Pressione relativa
Modello | Campo pressione (bar) | Media | Precisione (% PE) | Sovrapressione
V15 | -1,0 | G | 0,02 (0,05) | 3X
GP2 | 0,16 | G | 0,05 | 3X
GP5 | 0,35 | G | 0,05 | 3X
GP10 | 0,7 | G | 0,02 (0,05) | 3X
GP15 | 1 | G, L | 0,02 (0,05) | 3X
GP30 | 2 | G | 0,02 (0,05) | 3X
GP50 | 3,5 | G | 0,02 (0,05) | 3X
GP100 | 7 | G | 0,02 (0,05) | 3X
GP150 | 10 | G | 0,02 (0,05) | 3X
GP300 | 20 | G, L | 0,02 (0,05) | 3X
GP500 | 35 | G, L | 0,02 (0,05) | 3X
GP600 | 40 | G, L | 0,02 (0,05) | 3X
GP1K | 70 | G, L | 0,02 (0,05) | 3X
GP2K | 140 | G, L | 0,02 (0,05) | 3X
GP3K | 200 | G, L | 0,02 (0,05) | 3X
GP5K | 350 | G, L | 0,02 (0,05) | 3X
GP6K | 400 | G, L | 0,02 (0,05) | 3X
GP10K | 700 | G, L | 0,02 (0,05) | 2X
GP15K | 1000 | G, L | 0,05 (0,1) | 2X
GP20K | 1400 | G, L | 0,05 (0,1) | 2X
GP25K | 1600 | G, L | 0,1 | 1,5X
GP30K | 2000 | G, L | 0,1 | 1,5X
GP36K | 2500 | G, L | 0,1 | 1,5X
GP40K | 2800 | G, L | 0,1 | 1,35X
GP50K | 3500 | G, L | 0,1 | 1,2X
GP60K | 4200 | G, L | 0,1 | 1,1X

Tabelle - Pressione assoluta
Modello | Campo pressione (bar) | Media | Precisione (% PE) | Sovrapressione
AP5 | 0,35 | G | 0,1 | 3X
AP10 | 0,7 | G | 0,1 | 3X
AP15 | 1,0 | G | 0,1 | 3X
AP30 | 2,0 | G | 0,1 | 3X
AP50 | 3,5 | G | 0,1 | 3X
AP100 | 7,0 | G, L | 0,05 (0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,1) | 3X

Tabelle - Pressione dinamica
Modello | Campo pressione (bar) | Media | Precisione (% PE) | Sovrapressione
CP2 | ±0,16 | G | 0,05 | 3X
CP5 | ±0,35 | G | 0,02 (0,05) | 3X
CP10 | ±0,7 | G | 0,02 (0,05) | 3X
CP15 | ±1 | G | 0,02 (0,05) | 3X
CP30 | -1 a 2 | G | 0,02 (0,05) | 3X
CP100 | -1 a 7 | G, L | 0,02 (0,05) | 3X
CP150 | -1 a 10 | G, L | 0,02 (0,05) | 3X
CP300 | -1 a 20 | G, L | 0,02 (0,05) | 3X

Tabelle - Pressione differenziale
Modello | Campo pressione (bar) | Media | Precisione (% PE) | Sovrapressione
DP1 | ±2,5 | G | 0,05 | 100X
DP2 | ±5,0 | G | 0,05 | 100X
DP5 | ±10 | G | 0,05 | 50X
DP10 | ±25 | G | 0,05 | 20X
DP20 | ±50 | G | 0,05 | 20X
DP30 | ±75 | G | 0,05 | 20X
DP50 | ±160 | G | 0,05 | 3X
DP150 | ±350 | G | 0,025 | 3X
DP300 | ±700 | G | 0,025 | 3X

Misura e simulazione di segnali elettrici
Connessione: prese Ø4 mm. Tensione DC: ±30,0000 V, precisione ±(0,02% L + 0,003% PE). Corrente DC: 30,0000 mA, precisione ±(0,02% L + 0,003% PE). Alimentazione loop: 24 V ±0,5 V max: 50 mA; protetto a 120 mA. Pressostato: aperto/chiuso (1 - 12 V se lo switch è difettoso).

Specifiche aggiuntive

• Test pressostati: controllo dei livelli di intervento in pressione
• Comunicazione HART: lettura e aggiornamento dei comandi HART comuni
• Calcolo statistico: MIN / MAX
• Funzione HOLD: blocco della misura
• Datalogger: capacità 30 file da 40 registrazioni, modalità manuale o automatica, periodicità regolabile

Caratteristiche / specifiche tecniche

• Dimensioni Ø x L x H: Ø 120 x 46 x 184 mm
• Massa: 700 g
• Display: LCD retroilluminato, risoluzione 6 cifre, altezza cifre 16,5 mm, visualizzazione doppia
• Materiale: scocca in alluminio, connessioni 316LSS
• Alimentazione: batteria Li-Ion ricaricabile; autonomia: 40 ore; tempo di ricarica: 4 ore; adattatore: 10 V; alimentazione esterna: 110 / 220 V
• Comunicazione: RS232
• Campo nominale di funzionamento: -20 a 70°C (UR: 95% senza condensa)
• Condizioni di riferimento: 23°C ±3°C
• Compatibilità HART e comunicatore HART integrato
• Registrazione: datalogger integrato, 30 file × 40 registrazioni
• Visualizzazione con selezione multipla di unità (11 unità selezionabili)
