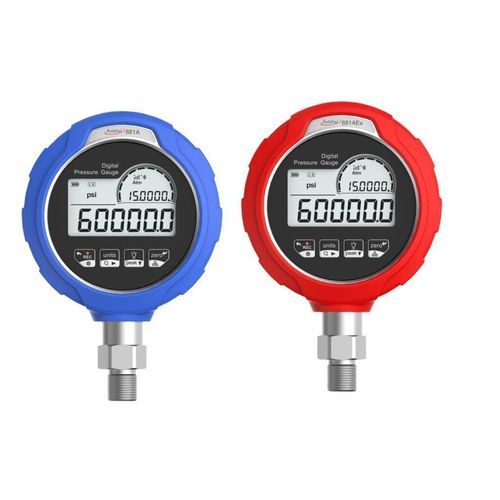

Manometro assoluto ADT681A

relativodifferenzialecon display LCD

Presentazione

• Manometro digitale serie 681A di Additel
• Campi di pressione fino a 60.000 psi (4.200 bar)
• Precisione 0,02% o 0,05% FS in base al modello
• Misura pressione manometrica, assoluta, differenziale e barometrica
• Visualizzazione % di pressione con grafico a bargraph
• Precisione totalmente compensata in temperatura (-10…50°C)
• Comunicazione Bluetooth e compatibile con l'app mobile Additel Link
• Ampio display leggibile con retroilluminazione
• Versione a sicurezza intrinseca disponibile (ADT681AEx)
• Registrazione dati opzionale (fino a 10.000.000 registrazioni)
• Protezione IP67

Robusto
La scocca è in acciaio inossidabile 304 con fronte PET antistatico e guscio in gomma PTU. Progettazione ottimizzata del sensore interno, resistenza agli urti e alle vibrazioni (5 g vibrazione, 10 g urto) e parti bagnate resistenti alla corrosione. Classe IP67 per uso in ambienti polverosi e umidi.

Facile da usare
Interfaccia a pulsanti e menu ergonomici, schermo leggibile alla luce diretta, retroilluminazione attivabile con pulsante, visualizzazione a caratteri grandi leggibile a distanza, funzioni utili: TARE, visualizzazione orologio, valori di picco (max/min), test di tenuta, stato registrazione.

Facile da manutenere
Pulsanti a membrana facili da pulire. Lunga autonomia batteria e manutenzione ridotta.

Specifiche (estratto tabella principale)
ADT681A | ADT681AEx
Descrizione: Manometro digitale | Manometro digitale con sicurezza intrinseca
Sicurezza intrinseca: Marcatura CE; ADT681AEx: UE: II 1G EX ia IIC T4 Ga a -20…50°C; Nord America: CLASS I DIVISION 1 GROUP A,B,C,D T4; Zona 0 AEx ia IIC T4 Ga a -20…50°C; Internazionale: EX ia IIC T4 Ga a -20…50°C
Campo di misura: Fino a 4.200 bar (60.000 psi)
Precisione: 681A(Ex)-02: 0,02% della portata totale; 681A(Ex)-05: 0,05% della portata totale; 681A(Ex)-RD: 0% a 20% del campo: ±(0,02% della portata totale); 20% a 110%: ±(0,1% della lettura); Vuoto: ±(0,25% FS), FS = 14.5 psi; Barometro a bolla: ±55 Pa
Tipi di calibro: Pressione manometrica, pressione saturata/compressa, pressione assoluta (calcolata), pressione differenziale e pressione barometrica
Funzioni: Pressione atmosferica, temperatura ambiente, valori max/min, TARE, test di tenuta, visualizzazione % pressione, visualizzazione orologio, stato registrazione dati
Display: LCD FSTN grandangolare a segmenti; design a tre compartimenti; retroilluminazione bianca; visualizzazione 4 o 5 cifre (commutabile); altezza cifre 14,5 mm
Unità di pressione: Pa, kPa, MPa, psi, mbar, bar, kgf/cm2, %, mmH2O (4°C), mmHg (0°C), InH2O (4°C), InHg (0°C); disponibili più colonne d'acqua ingegneristiche; 1 unità personalizzata (USER) configurabile via Additel Link
Ambiente: Compensazione temperatura -10°C a 50°C; Temperatura operativa -20°C a 50°C; Temperatura di stoccaggio -40°C a 75°C; Umidità 5% RH a 95% RH (senza condensa); Altitudine < 3000 m
Porta di pressione: 1/4 NPT maschio, 1/2 NPT maschio, 1/4 BSP maschio, 1/2 BSP maschio, M20 x 1.5 maschio; raccordo smussato per pressione differenziale; per alta pressione (>1000 bar) 1/4 HP maschio o femmina (Autoclave M-250-C / F-250-C referenziati)
Alimentazione: 3 batterie alcaline AA; modalità di consumo: Super stabile e basso consumo con durate variabili (es. fino a 18.000 h con 1 lettura/10 s in modalità basso consumo); alimentazione esterna via USB-C
Scocca: Acciaio inox 304; frontale PET antistatico; guscio in gomma PTU antistatico; Dimensioni: 118 x 42 x 178 mm; Peso: 0,68 kg
Conformità: IP67 (immersione 1 m per 30 min), vibrazione 5 g, resistenza agli urti 10 g, caduta 1 m (senza guscio in gomma)
Registrazione dati: Memoria fino a 10.000.000 registrazioni (tempo+pressione) o 5.000.000 (tempo+pressione+temperatura); intervalli di registrazione 0,1 a 99.999 s
Comunicazione: Bluetooth, RS232 (con restrizioni ATEX), USB-C
Certificato: Certificato di taratura accreditato ISO 17025
Garanzia: 1 anno

Range dettagliati (estratti tabelle)
Range relativi (esempi P/N): V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10.000 psi (700 bar), GP15K = 15.000 psi (1000 bar), GP20K = 20.000 psi (1400 bar), GP25K = 25.000 psi (1600 bar), GP30K = 30.000 psi (2000 bar), GP36K = 36.000 psi (2500 bar), GP40K = 40.000 psi (2800 bar), GP50K = 50.000 psi (3500 bar), GP60K = 60.000 psi (4200 bar).

Accessori inclusi / opzionali (estratti)

• Inclusi: guscio di protezione, 3 batterie alcaline, tubi in silicone (x2) per modelli differenziali, certificato di taratura ISO 17025
• Opzioni: cinghia magnetica, copertura antipioggia, adattatore di alimentazione USB, software Additel Acal (Basic / Net), software di registrazione Additel Log II, cavo di estensione RS232, valigie da trasporto, ecc.

Caratteristiche / specifiche tecniche

• Modello: ADT681A (versione Ex disponibile: ADT681AEx)
• Tipo: Manometro digitale
• Max range: fino a 60.000 psi (4.200 bar)
• Precisione: fino a 0,02% FS (a seconda della configurazione), varianti 0,05% e 0,2%
• Unità: multiple (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, %, mmH2O, mmHg, InH2O, InHg, unità utente)
• Protezione: IP67
• Temperatura operativa: -20°C a 50°C
• Alimentazione: 3x AA; USB-C per alimentazione esterna
• Comunicazione: Bluetooth, RS232 (uso limitato in zone ATEX), USB-C
• Memoria dati: fino a 10.000.000 registrazioni (opzionale)
• Scocca: acciaio inox 304, dimensioni 118 x 42 x 178 mm, peso 0,68 kg
• Certificazione: taratura ISO 17025 fornita
• Garanzia: 1 anno
