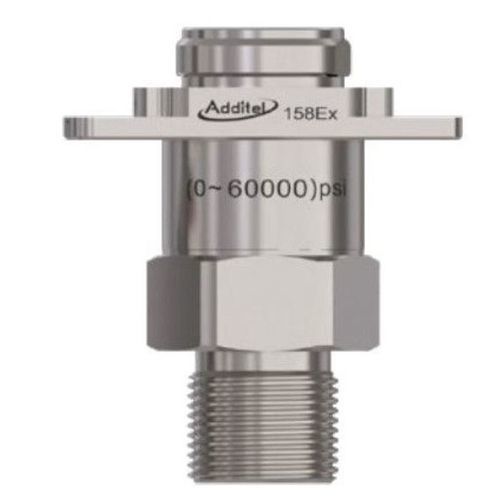

Modulo esterno di pressione per calibratore di pressione ADT158EX
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Specificazioni
- per calibratore di pressione
Descrizione
Descrizione
L'ADT158EX è un modulo di pressione digitale integrabile di Additel, progettato per fornire misure di pressione precise, affidabili ed economiche in un'ampia gamma di applicazioni industriali. I modelli a sicurezza intrinseca (Ex) sono destinati all'uso con calibratori portatili Additel come l'ADT273EX. Ogni sensore in silicio viene stagionato e testato prima dell'assemblaggio per ottimizzare le prestazioni.
Caratteristiche principali
Condizioni operative standard
Temperatura di funzionamento: -10°C a 50°C (14°F a 122°F)
Temperatura di stoccaggio: -20°C a 70°C (-4°F a 158°F)
Umidità relativa: fino al 95 % HR
Raccordi di pressione (uso esterno solo): 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
Involucro (uso esterno solo): acciaio inossidabile (SS)
Sicurezza intrinseca: certificato ATEX sicurezza intrinseca solo con ADT260EX e ADT273EX
Dimensioni (Dia x H): 33 mm x 123 mm (1,3 in x 4,84 in)
Peso: 0,4 kg (0,99 lb)
Garanzia: 1 anno
Specifiche di misura della pressione — Pressione relativa
V15: Campo (psi) -15; (bar) -1; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP2: Campo (psi) 2; (bar) 0,16; Mezzi: G; Precisione: 0,05 %FS; Pressione di rottura: 3×
GP5: Campo (psi) 5; (bar) 0,35; Mezzi: G; Precisione: 0,05 %FS; Pressione di rottura: 3×
GP10: Campo (psi) 10; (bar) 0,7; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP15: Campo (psi) 15; (bar) 1; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP30: Campo (psi) 30; (bar) 2; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP50: Campo (psi) 50; (bar) 3,5; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP100: Campo (psi) 100; (bar) 7; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP150: Campo (psi) 150; (bar) 10; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP300: Campo (psi) 300; (bar) 20; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP500: Campo (psi) 500; (bar) 35; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP600: Campo (psi) 600; (bar) 40; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP1K: Campo (psi) 1000; (bar) 70; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP1.5K: Campo (psi) 1500; (bar) 100; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP2K: Campo (psi) 2000; (bar) 140; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP3K: Campo (psi) 3000; (bar) 200; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP5K: Campo (psi) 5000; (bar) 350; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP10K: Campo (psi) 10000; (bar) 700; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 2×
GP15K: Campo (psi) 15000; (bar) 1000; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 2×
GP20K: Campo (psi) 20000; (bar) 1400; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP25K: Campo (psi) 25000; (bar) 1600; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP30K: Campo (psi) 30000; (bar) 2000; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP36K: Campo (psi) 36000; (bar) 2500; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP40K: Campo (psi) 40000; (bar) 2800; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,35×
GP50K: Campo (psi) 50000; (bar) 3500; Mezzi: G, L; Precisione: 0,1 %FS; Pressione di rottura: 1,2×
GP60K: Campo (psi) 60000; (bar) 4200; Mezzi: G, L; Precisione: 0,1 %FS; Pressione di rottura: 1,1×
[1] Pressione manometrica sigillata oltre 1000 psi
[2] G = Gas, L = Liquido
Pressione composta
CP2: Campo ±2 (psi); ±0,16 (bar); Mezzi: G; Precisione: 0,05 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP5: Campo ±5; ±0,35; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP10: Campo ±10; ±0,7; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP15: Campo ±15; ±1,0; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP30: Campo -15 a 30 psi; -1 a 2,0 bar; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP50: Campo -15 a 50 psi; -1 a 3,5 bar; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP100: Campo -15 a 100 psi; -1 a 7,0 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP300: Campo -15 a 300 psi; -1 a 20 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP500: Campo -15 a 500 psi; -1 a 35 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP600: Campo -15 a 600 psi; -1 a 40 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP1K: Campo -15 a 1 000 psi; -1 a 70 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP2K: Campo -15 a 2 000 psi; -1 a 140 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP3K: Campo -15 a 3 000 psi; -1 a 200 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP5K: Campo -15 a 5 000 psi; -1 a 350 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
Pressione barometrica
BP: Campo 60 kPa a 110 kPa; Mezzi: G; Precisione: 40 Pa; Pressione di rottura: 3×
Compatibilità e accessori
L'ADT158EX non può essere utilizzato al di fuori dell'ADT273EX: il modulo è progettato per essere montato e utilizzato solo con calibratori portatili Additel compatibili (ADT273EX/ADT260EX, se applicabile).
Fornito con certificato di taratura ISO 17025.
Specifiche tecniche / caratteristiche
L'ADT158EX è un modulo di pressione digitale integrabile di Additel, progettato per fornire misure di pressione precise, affidabili ed economiche in un'ampia gamma di applicazioni industriali. I modelli a sicurezza intrinseca (Ex) sono destinati all'uso con calibratori portatili Additel come l'ADT273EX. Ogni sensore in silicio viene stagionato e testato prima dell'assemblaggio per ottimizzare le prestazioni.
Caratteristiche principali
- Campi di pressione fino a 60.000 psi (4.200 bar)
- Precisione di misura fino a 0,02 %FS
- Sicurezza intrinseca (Ex)
- Precisione totalmente compensata in temperatura
Condizioni operative standard
Temperatura di funzionamento: -10°C a 50°C (14°F a 122°F)
Temperatura di stoccaggio: -20°C a 70°C (-4°F a 158°F)
Umidità relativa: fino al 95 % HR
Raccordi di pressione (uso esterno solo): 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
Involucro (uso esterno solo): acciaio inossidabile (SS)
Sicurezza intrinseca: certificato ATEX sicurezza intrinseca solo con ADT260EX e ADT273EX
Dimensioni (Dia x H): 33 mm x 123 mm (1,3 in x 4,84 in)
Peso: 0,4 kg (0,99 lb)
Garanzia: 1 anno
Specifiche di misura della pressione — Pressione relativa
V15: Campo (psi) -15; (bar) -1; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP2: Campo (psi) 2; (bar) 0,16; Mezzi: G; Precisione: 0,05 %FS; Pressione di rottura: 3×
GP5: Campo (psi) 5; (bar) 0,35; Mezzi: G; Precisione: 0,05 %FS; Pressione di rottura: 3×
GP10: Campo (psi) 10; (bar) 0,7; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP15: Campo (psi) 15; (bar) 1; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP30: Campo (psi) 30; (bar) 2; Mezzi: G; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP50: Campo (psi) 50; (bar) 3,5; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP100: Campo (psi) 100; (bar) 7; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP150: Campo (psi) 150; (bar) 10; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP300: Campo (psi) 300; (bar) 20; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP500: Campo (psi) 500; (bar) 35; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP600: Campo (psi) 600; (bar) 40; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP1K: Campo (psi) 1000; (bar) 70; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP1.5K: Campo (psi) 1500; (bar) 100; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP2K: Campo (psi) 2000; (bar) 140; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP3K: Campo (psi) 3000; (bar) 200; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP5K: Campo (psi) 5000; (bar) 350; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 3×
GP10K: Campo (psi) 10000; (bar) 700; Mezzi: G, L; Precisione: 0,02 %FS; Pressione di rottura: 2×
GP15K: Campo (psi) 15000; (bar) 1000; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 2×
GP20K: Campo (psi) 20000; (bar) 1400; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP25K: Campo (psi) 25000; (bar) 1600; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP30K: Campo (psi) 30000; (bar) 2000; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP36K: Campo (psi) 36000; (bar) 2500; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,5×
GP40K: Campo (psi) 40000; (bar) 2800; Mezzi: G, L; Precisione: 0,05 %FS; Pressione di rottura: 1,35×
GP50K: Campo (psi) 50000; (bar) 3500; Mezzi: G, L; Precisione: 0,1 %FS; Pressione di rottura: 1,2×
GP60K: Campo (psi) 60000; (bar) 4200; Mezzi: G, L; Precisione: 0,1 %FS; Pressione di rottura: 1,1×
[1] Pressione manometrica sigillata oltre 1000 psi
[2] G = Gas, L = Liquido
Pressione composta
CP2: Campo ±2 (psi); ±0,16 (bar); Mezzi: G; Precisione: 0,05 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP5: Campo ±5; ±0,35; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP10: Campo ±10; ±0,7; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP15: Campo ±15; ±1,0; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP30: Campo -15 a 30 psi; -1 a 2,0 bar; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP50: Campo -15 a 50 psi; -1 a 3,5 bar; Mezzi: G; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP100: Campo -15 a 100 psi; -1 a 7,0 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP300: Campo -15 a 300 psi; -1 a 20 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP500: Campo -15 a 500 psi; -1 a 35 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP600: Campo -15 a 600 psi; -1 a 40 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP1K: Campo -15 a 1 000 psi; -1 a 70 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP2K: Campo -15 a 2 000 psi; -1 a 140 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP3K: Campo -15 a 3 000 psi; -1 a 200 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
CP5K: Campo -15 a 5 000 psi; -1 a 350 bar; Mezzi: G, L; Precisione: 0,02 %PE; Rottura: 3×; Sovrapressione: 1,2×
Pressione barometrica
BP: Campo 60 kPa a 110 kPa; Mezzi: G; Precisione: 40 Pa; Pressione di rottura: 3×
Compatibilità e accessori
L'ADT158EX non può essere utilizzato al di fuori dell'ADT273EX: il modulo è progettato per essere montato e utilizzato solo con calibratori portatili Additel compatibili (ADT273EX/ADT260EX, se applicabile).
Fornito con certificato di taratura ISO 17025.
Specifiche tecniche / caratteristiche
- Marca: Additel
- Modello: ADT158EX
- Tipo: Modulo di pressione integrabile, sicurezza intrinseca (Ex)
- Campi di misura: da -15 psi fino a 60 000 psi a seconda della variante (vedere tabella dei campi)
- Precisione: fino a 0,02 % FS (varia in base al campo/modello)
- Temperatura di esercizio: -10°C a 50°C
- Temperatura di stoccaggio: -20°C a 70°C
- Umidità: fino al 95 % HR
- Raccordi: 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
- Involucro: acciaio inossidabile (SS) per uso esterno
- Dimensioni: 33 mm x 123 mm (Dia x H)
- Peso: 0,4 kg
- Garanzia: 1 anno
- Fornito con: certificato di taratura ISO 17025
