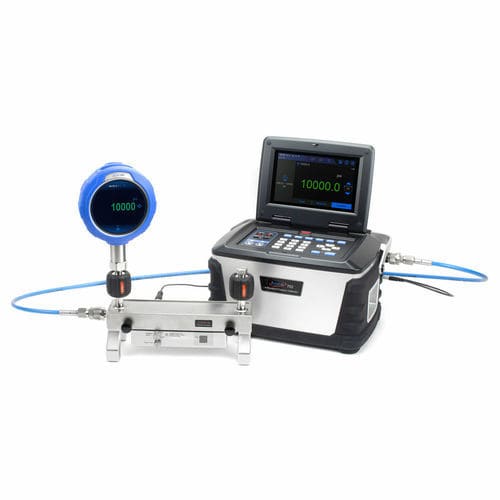

Calibratore di pressione ADT762W

per segnali in mAper manometroper sensore di pressione

Panoramica
Progettato per l'uso sia in campo che in laboratorio, la portabilità e la precisione di questa unità avanzata lo rendono un calibratore di riferimento per laboratori di taratura e tecnici sul campo. Supporto completamente automatico per la taratura di trasmettitori di pressione, pressostati, manometri analogici e digitali e sensori di pressione. Supporto dispositivi HART/PROFIBUS PA. Funzionalità di task integrata e registrazione dati. Connettività: Wi‑Fi, LAN, Bluetooth, USB ed Ethernet. Certificato di taratura accreditato ISO 17025 con dati inclusi di serie.

Funzionalità principali

• Generazione e controllo automatico della pressione fino a 1000 bar
• Precisione fino a 0,01 % FS (doppio intervallo)
• Doppio intervallo con modalità manuale o selezione automatica
• Progettato per l'uso con acqua demineralizzata (gestione fluidi integrata)
• Stabilità di controllo ≤ 0,005 % FS
• Portatile – uso in campo e laboratorio (batteria Li‑Ion)
• Supporta due moduli di pressione esterni
• Comunicazioni Wi‑Fi, LAN, Bluetooth, USB ed Ethernet
• Comunicatore di campo HART completo – modalità di taratura HART automatica e manuale
• Registrazione dati e gestione task (fino a 1.000 task documentati)
• Tecnologia pompa elettrica brevettata e funzione di spurgo automatico integrata

Precisione a doppio intervallo
L'ADT762W può passare automaticamente tra diversi intervalli di taratura interni in base alla pressione di controllo effettiva. Additel fornisce tarature dedicate per coppie di intervalli (es. 0–200 & 0–700 bar o 0–400 & 0–1000 bar). La selezione dell'intervallo può essere impostata in automatico o scelta manualmente dall'operatore.

Spurgo automatico integrato
Sistema di spurgo automatico per la rapida eliminazione dell'aria dal circuito idraulico, semplificando l'installazione e riducendo tempi e manutenzione.

Manifold a doppia porta con gestione dei fluidi
L'unità è progettata per essere utilizzata esclusivamente con acqua demineralizzata. Integra un collettore fornito e un sistema di gestione dei fluidi per ridurre l'acqua stagnante ed evacuare l'acqua residua dopo lo sfiato, estendendo la vita utile e riducendo i costi di manutenzione.

Funzionalità task documentata
L'applicazione di task integrata consente di creare, memorizzare ed eseguire procedure di taratura senza PC: analisi automatica degli errori, generazione di report di test e archiviazione locale dei risultati (fino a 1.000 task documentati e 1.000.000 di letture con timestamp).

Comunicazione HART bimodale
Supporto completo per trasmettitori HART: lettura, configurazione e taratura direttamente dall'ADT762W in modalità HART automatica o manuale. File DD aggiornati periodicamente.

Specifiche di pressione
Specifiche: Intervallo di pressione: 1–1000 bar (relativo). Selezione dell'intervallo: modelli con opzioni manuali (200/700 bar o 400/1000 bar) o intervallo automatico. Precisioni disponibili: 0,01 % FS e 0,02 % FS a seconda del modulo (es. GP15K-01 / GP10K-01 = 0,01 % FS per 0–1000 / 0–700 bar). Risoluzione: 7 cifre (su alcune gamme) o 6 cifre. Capacità massima carico esterno: max 80 ml a 700 bar (50 ml consigliati). Serbatoio: max 350 ml, filtro integrato. Fluido: acqua demineralizzata. Stabilità di controllo: ≤ 0,005 % FS (a seconda dell'intervallo del modulo). Durata stabilità: > 5 minuti. Moduli di pressione: modulo integrato a doppio intervallo; moduli di misura esterni compatibili: tutti i moduli ADT161 (diversi intervalli e precisioni 0,01 % o 0,02 % FS a seconda della versione).

Specifiche elettriche e interfaccia
Interfaccia utente: touchscreen a colori e tastiera. Display: touchscreen TFT 7" 800 x 480 colori. Classe di protezione involucro: IP31. Alimentazione: batteria Li‑Ion dedicata o adattatore di rete (16–30 V). Batteria: Li‑Ion ricaricabile, circa 12 ore di utilizzo, ricarica < 5 ore. Peso: 12,8 kg (28 lb) senza supporto. Dimensioni: 300 x 220 x 192 mm. Comunicazioni: Wi‑Fi, LAN, Bluetooth, USB, Ethernet. Sorgente loop: 24 V ±1 V, carico massimo 50 mA. Memoria dati: > 8 GB. Registrazione dati: fino a 1.000.000 letture (dati e timestamp). Funzioni di automazione: test di commutazione, step automatici, test di perdita. Localizzazione interfaccia: inglese, tedesco, francese, italiano, spagnolo, portoghese, cinese, giapponese e russo. Vita pompa: > 1.000.000 cicli. Specifiche ambientali: temperatura operativa 0 °C a 50 °C; stoccaggio -20 °C a 60 °C; umidità < 90 % senza condensa. Certificato: certificato di taratura accreditato ISO 17025 fornito con dati tracciabili NIST. Conformità: CE. Compatibilità software: ACal, Additel Land e Additel Link (accesso tramite app mobile). Garanzia: 1 anno.

Modelli e opzioni
Esempi di modelli disponibili: ADT762W-GP15K-01 (1000 bar, 0,01 % FS), ADT762W-GP15K-02 (1000 bar, 0,02 % FS), ADT762W-GP10K-01 (700 bar, 0,01 % FS), ADT762W-GP10K-02 (700 bar, 0,02 % FS). Opzioni manifold ADT 107-x con porte (1/4" NPT femmina, 1/2" NPT femmina, 1/4" BSP femmina, 1/2" BSP femmina, M20x1.5 femmina).

Accessori inclusi (elenco sintetico)

• Prolunghe di misura 9022 (2 set, 4 pezzi)
• Cavo USB (1 pc)
• Batteria Li‑ion ricaricabile 9725 (1 pc)
• Adattatore AC esterno 9818 (110/220 V) (1 pc)
• Imbuto (1 pc)
• Tubo alta pressione ADT100‑762 (1 pc)
• ADT107‑X‑KIT (base a due porte e cavo di comunicazione a ritorno zero) (1 pc)
• Piccola valigetta accessori (1 pc)
• Tappi di trasporto (1 pc)
• Valigetta di trasporto 9907‑762 (1 pc)
• O‑ring per serbatoio (5 pezzi)
• Cavo di collegamento modulo pressione 9060 (1 pc)
• Connettore ad angolo retto ADT100‑762‑X (1 pc)
• Certificato di taratura accreditato ISO 17025 (incluso)

Caratteristiche tecniche / specifiche

• Modello: ADT762W
• Marca: Additel
• Intervallo pressione: 1–1000 bar (relativo)
• Precisione: fino a 0,01 % FS (a seconda della versione/modulo)
• Modalità intervallo: automatico o manuale (doppio intervallo interno)
• Stabilità di controllo: ≤ 0,005 % FS
• Fluido: acqua demineralizzata
• Risoluzione: 6 o 7 cifre a seconda della configurazione
• Moduli di misura esterni: compatibili ADT161 (0,01 % o 0,02 % FS)
• Display: touchscreen TFT 7" (800 x 480)
• Alimentazione: batteria Li‑Ion (≈12 h) o adattatore AC (16–30 V)
• Peso: 12,8 kg
• Dimensioni: 300 x 220 x 192 mm
• Comunicazioni: Wi‑Fi, LAN, Bluetooth, USB, Ethernet; HART/Profibus PA supportato
• Memoria: > 8 GB; registrazione: fino a 1.000.000 letture
• Automazione: test di commutazione, step automatici, test di perdita, task documentati (fino a 1.000)
• Durata pompa: > 1.000.000 cicli
• Temperatura esercizio: 0 °C a 50 °C
• Certificato: ISO 17025 (incluso)
• Conformità: CE
