Calibratore per segnali in mA ADT760 series

di pressioneper manometroper sensore di pressione

Presentazione

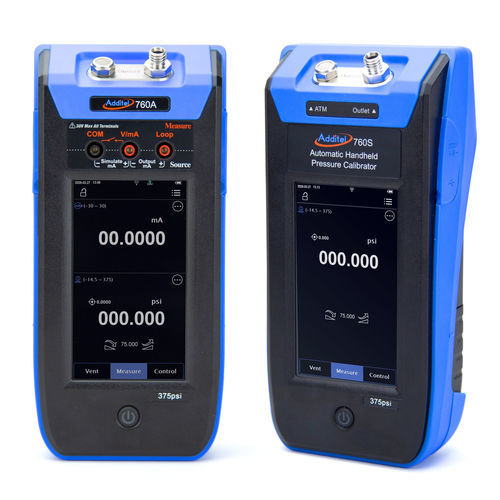

Il calibratore Additel ADT760A è un calibratore di pressione portatile automatico ad alte prestazioni, progettato per precisione e mobilità in campo. Con un peso inferiore a 1,8 kg, integra una pompa elettrica, un controller interno e moduli sensore di pressione intercambiabili. L'ADT760A dispone di uno schermo touchscreen capacitivo e quattro vie di misura (pressione interna, due vie di pressione esterne e una via elettrica). Il modello ADT760S è la versione senza misura/generazione elettrica, adatta alla taratura di manometri e alle misure di pressione con visualizzazione centralizzata.

Caratteristiche principali

• Generazione e controllo automatico della pressione fino a 25 bar (375 psig).
• Calibratore di pressione completamente automatico con pompa integrata (sostituisce le pompe manuali).
• Tre configurazioni di gamma: LLP (bassa pressione), D (differenziale/relativa), MA (vuoto fino a 25 bar.g).
• Precisione fino a 0,01% della scala completa a seconda di modello/modulo.
• Moduli di pressione interni ADT155 intercambiabili per diverse gamme, inclusa la pressione molto bassa.
• Opzione HART e registrazione dati (modelli DL per ADT760A).
• Versione senza misura/generazione elettrica disponibile: ADT760S.
• Massa < 1,8 kg per uso manuale e trasporto agevole.
• Comunicazioni USB, Wi‑Fi e Bluetooth.
• Funzionalità di registrazione dati e gestione attività (opzione DL su ADT760A).
• Sistema di prevenzione contaminazione (opzione CPS).
• Supporto per moduli di pressione esterni (due vie esterne).

Specifiche generali (estratti)
Specificazione | 760-LLP | 760-D | 760-MA
Gamma di pressione max | ±30 inH2O (±75 mbar) | -12.5 a 35 psi (-0.86 a 2.5 bar) | -12.5 a 375 psig (-0.86 a 25 bar.g)
Precisione | 0.05% FS | 0.01 o 0.02% FS | 0.01 o 0.02% FS
Stabilità | <0.005% FS (moduli) | <0.005% FS | <0.005% FS
Tipo di pressione | Differenziale, relativa | Differenziale, relativa | Relativa, assoluta
Indicazione sovrapressione | 120% (tutti i modelli) | 120% | 120%
Risoluzione | 6 digits (tutti i modelli) | 6 digits | 6 digits
Unità disponibili | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, ecc. | | |
Connessione pressione | Raccordo zigrinato / tubi con adattatori 1/4 BSP, 1/4 NPT, M20 / 1/8 BSPF | Tubi, filtri verso 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | Tubi, filtri verso 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
Tempo di salita | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

Misure elettriche (modello ADT760A solo, estratti)
Funzione | Gamma | Risoluzione | Precisione | Nota
Misura corrente | ±30.0000 mA | 0.1 µA | ±(0.01% lettura + 0.005% µA) | Impedenza <10 Ω
Misura tensione | ±30.0000 V | 0.1 mV | ±(0.01% lettura + 0.005% FS) | Impedenza >10 MΩ
Generazione corrente | 0.000 a 22.000 mA | 1 µA | ±(0.02% lettura + 0.01% FS) | 20 mA @1K
Alimentazione DC 24V | 24 V | — | ±1 V | 100 mA carico max
Misura switch | Misure di aperture e chiusure; adatto a pressostati meccanici e switch digitali PNP/NPN
Compensazione temperatura | 8°C a 38°C

Moduli interni ADT155 (esempi)
ADT155-DP025: ±0.25 inH2O (±0.62 mbar) – accuratezza ±0.2% FS
ADT155-DP050: ±0.5 inH2O (±1.25 mbar) – accuratezza ±0.1% FS
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K: diverse gamme e accuratezze fino a 0.02% FS per moduli di alta gamma
Moduli CPx (es. CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375) per pressioni relative fino a 25 bar secondo riferimento

Accessori inclusi (estratti)

• ADT100-760-KIT adattatori (kit raccordi: G1/8M a 1/4 NPTF, G1/8M a G1/4F, G1/8M a M20F).
• ADT100-760-HOSE: tubo 1,5 m (non fornito sul modello LLP).
• 9819-X adattatore di rete 110V/220V.
• 9724 batteria Li‑ion (1 pz).
• Cavi di misura per ADT760A (set di 3).
• Manuale utente su CD e certificato di taratura ISO17025 fornito.

Accessori opzionali (estratti)

• Sistema di prevenzione della contaminazione (rif. 9231) — non compatibile con LLP.
• Moduli di pressione aggiuntivi (varianti ADT155) e cavi di collegamento.
• Kit di tubi e collettori di pressione (rif. ADT128-xx a seconda del raccordo).
• Valigetta morbida (9913-760-SC) o valigetta rigida (9914-760).

Caratteristiche tecniche / specifiche

• Vie: 4 vie in totale (1 elettrica per misura/simulazione, 1 via pressione interna e generazione/misura, 2 vie di pressione per sensore esterno).
• Protezione: IP52 (protezione limitata contro polvere e spruzzi d'acqua).
• Batteria: Li‑ion ricaricabile, autonomia ~10 ore, ricarica ~4 ore.
• Schermo: TFT a colori 854 x 480 touchscreen capacitivo.
• Comunicazioni: USB, Wi‑Fi, Bluetooth.
• Massa: < 1,8 kg.
• Dimensioni: 235 x 110 x 70 mm.
• Certificato: certificato di taratura ISO17025 fornito.
• Comunicazione HART: opzionale (modello ADT760-X-DL solo).
• Data logging: opzionale (modello ADT760-X-DL solo), capacità fino a 1 milione di registrazioni con data/ora.
• Documentazione attività: opzionale (modello ADT760-X-DL), fino a 250 attività programmabili.
• Funzioni automatiche: test pressostati, incremento automatico, test di perdita.
• Protezione elettrica: protetto fino a 30 V.
• Interfaccia multilingua: Inglese, Tedesco, Francese, Italiano, Spagnolo, Portoghese, Cinese, Giapponese.
• Durata pompa: > 500.000 cicli.
• Alimentazione: batteria Li‑ion ricaricabile, adattatore di rete esterno (110/220 V), uscita 10 V.
• Specifiche ambientali: funzionamento 0°C a 50°C, 0–90% UR, altitudine < 3000 m; stoccaggio -20°C a 70°C; vibrazioni 4g (20–2000 Hz); urto 8g (drop test 1 m).
• Garanzia: 1 anno (esclusa batteria).
