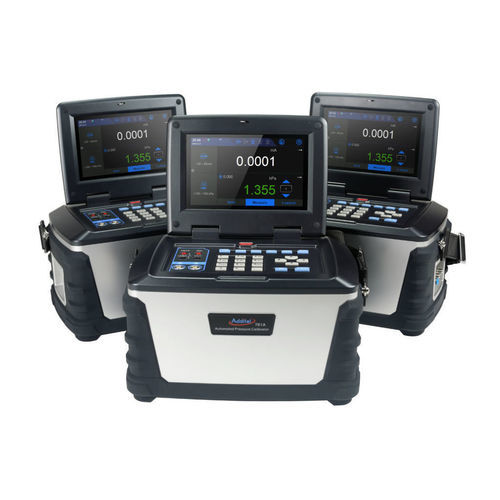

Calibratore multifunzione ADT 761A

per segnali in mAdi pressioneper manometro

Descrizione
I calibratori di pressione portatili automatici ADT 761A integrano una pompa elettrica interna ad alte prestazioni e un controller di pressione di precisione, fornendo una soluzione pronta all'uso per la taratura di manometri, trasmettitori e pressostati in campo e in laboratorio. Gli ADT 761A migliorano gli ADT 761 aumentando la flessibilità dei sensori interni, la capacità di generazione della pressione e l'interfaccia HMI con connettività moderna (Ethernet, Wi‑Fi, Bluetooth, USB) e touchscreen a colori.

Punti chiave

• Calibratore totalmente automatico con pompa elettrica integrata (fino a 100 bar a seconda del modello)
• Precisione 0.02 % FS (0.01 % opzionale)
• Modulo pressione doppio (bassa e alta pressione) e possibilità di moduli esterni
• Portatile (≈8 kg)
• Wi‑Fi, Ethernet, Bluetooth e USB
• Registrazione dati con memoria 6 GB (fino a 1 000 000 letture)
• Certificato di taratura ISO 17025 con dati inclusi di serie

Funzioni principali
Generazione automatica della pressione tramite pompa interna da 90% del vuoto fino a 100 bar (a seconda del modello). Misura e generazione di segnali elettrici (mA/V), alimentazione loop 24 V, comunicazione HART e supporto Profibus. Interfaccia utente tramite touchscreen a colori da 7 pollici (800 x 480) e tastiera numerica. Test automatici (procedure di taratura, test di pressostati PNP/NPN, test di tenuta, mantenimento pressione). Supporto per moduli di pressione esterni digitali per estendere la gamma fino a pressioni molto elevate (moduli ADT 160A / ADT 161A a seconda della configurazione).

Modelli disponibili

• ADT 761A-LLP: bassa pressione ±75 mbar (30 inH2O)
• ADT 761A-D: differenziale e relativo (-0.95 a 2.5 bar)
• ADT 761A-500: vuoto a 35 bar rel. (500 psig)
• ADT 761A-1K: vuoto a 70 bar rel. (1 000 psig)
• ADT 761A-1.5K: vuoto a 100 bar rel. (1 500 psig)
• ADT 761A-BP: calibrazione barometrica (100 a 1 200 hPa)

Specifiche di pressione (estratto)
Specificazione - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
Campo max - 30 inH2O (75 mbar) - 35 psi (2.5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - Sensore 1 200 hPa
Campo min - -30 inH2O (-75 mbar) - -13.5 psi (-0.95 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - Sensore 100 hPa
Precisione(1) - 0.05 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.01 % FS
Stabilità - 0.005 % FS o 0.05 Pa - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.02 hPa
Tipo di pressione - Differenziale/Relativo - Differenziale/Relativo - Relativo/Assoluto - Relativo/Assoluto - Relativo/Assoluto - Assoluto
Risoluzione - 6 cifre (per tutte le varianti)
Unità disponibili - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, personalizzate

Misure e segnali elettrici (estratto)
Misura mA: ±25/±50 mA, risoluzione 0.0001 mA, precisione 0.008 %L+0.004 %FS
Misura V: ±300 mV / ±5/±12/±30 V, risoluzione 0.1 μV / 0.0001 V, precisione 0.008 %L+0.002 %FS
Sorgente mA: 0–25 mA (risoluzione 0.1 μA), sorgente V: 0–16 V
Alimentazione loop: 16–30 V, carico max 70 mA

Osservazioni
Gli ADT 761A accettano moduli di pressione digitali intelligenti (ADT 161A/ADT 160A) che permettono di estendere la misura fino a pressioni molto elevate (fino a diversi migliaia di bar a seconda del modulo). L'unità viene fornita con certificato ISO 17025 che include dati tracciabili NIST.

Caratteristiche tecniche / specifiche

• Precisione tipica: 0.02 % FS (0.01 % opzionale)
• Controllo di stabilità: < 0.005 % FS (0.003 % sul modello ad alta precisione)
• Display: touchscreen TFT a colori 7 pollici (800 x 480)
• Comunicazioni: USB, LAN (Ethernet), Bluetooth, Wi‑Fi, HART, Profibus
• Memoria interna: 6 GB (fino a 1 000 000 valori), capacità task: fino a 1 000 task
• Batteria ricaricabile Li‑Ion: autonomia approssimativa 8 ore (contenuto principale) / scheda tecnica indica ~16 h a seconda della configurazione, ricarica <5 h
• Protezione: IP31
• Peso: circa 7.95–8 kg
• Dimensioni: 299 x 193 x 192 mm
• Temperatura di esercizio: 0 °C a 50 °C (compensata secondo specifica)
• Temperatura di immagazzinamento: -20 °C a 60 °C
• Umidità: <90 % senza condensa
• Vibrazioni e urti: vibrazione 4 g (20–2 000 Hz), urto 8 g, drop test 1 m
• Durata pompa: >100 000 cicli
• Lingue interfaccia: inglese, tedesco, francese, italiano, spagnolo, portoghese, cinese, giapponese, russo
• Garanzia: 1 anno
• Fornito di serie: manifold ADT106‑X (a seconda del modello), adattatore rete 110/220, batteria ricaricabile 9723, cavi di prova 9022, tubo ADT100‑761 HOSE, valigetta 9907, ecc.
