Pompa idraulica a 2 pistoni ADT 936

a pistonemanualeda braccia

Presentazione

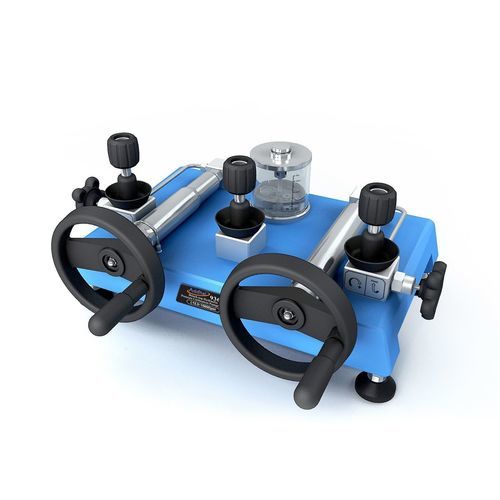

La pompa idraulica ADT 936 di ADDITEL è una pompa manuale progettata per generare e controllare la pressione fino a 1.000 bar (15.000 psi). È dotata di un sistema a doppio pistone che consente di pressurizzare sistemi ad alto volume garantendo al contempo una regolazione fine della pressione sia in salita sia in discesa.

Caratteristiche principali

• Sistema a doppio pistone per il riempimento di grandi volumi e la regolazione fine della pressione
• Valvola di isolamento del volume di taratura per evitare perdite e ottimizzare la stabilità della pressione
• Tre raccordi a serraggio manuale per il collegamento rapido di manometri e strumenti senza utensili né nastro PTFE
• Adatta alla taratura di trasmettitori e manometri in laboratorio

Modelli e connessioni
Modello principale: ADT 936. Questa pompa è stata sostituita dal modello ADT 946.

Porti di pressione (opzioni)

• N: 1/4 NPT maschio
• N2: 1/2 NPT maschio
• B: 1/4 BSP maschio
• M: M20×1.5

Accessori standard inclusi

• O-ring: 20 pz
• Manuale d'uso
• 250 ml di olio (codice 9201)

Accessori opzionali

• ADT102: adattatori 1/4 NPT maschio verso varie connessioni femmina a serraggio manuale (25 pz)
• ADT103: adattatori 1/4 NPT maschio verso varie connessioni femmina a serraggio manuale (10 pz)
• ADT100-HTK: kit tubo di prova 1,5 m, 1000 bar, 1/4 NPT maschio a 1/4 NPT (1/8 NPT, 1/2 NPT, 1/4 BSP o M20X1.5) femmina a serraggio manuale
• 9904-936: valigetta di trasporto per ADT 936 e 2 manometri
• ADT936-MK: kit di manutenzione per pompa 936
• 9202: 1 flacone di olio diethylhexyl sebacate

Documenti / Supporto
Product | Description | Release | Type
ADT936 / 938 / 949 hydraulic test pumps | Video dimostrativo | 02/2015 | Video
Catalogo ADDITEL | Catalogo prodotti (inglese) | 2020-2022 | PDF
Taratura ad alta pressione idraulica | Nota applicativa | 07/2014 | PDF

Caratteristiche / dati tecnici

• Fluido: olio minerale o acqua distillata (opzionale)
• Campo di pressione: -0,95 bar (85% di vuoto) fino a 1.000 bar (15.000 psi)
• Materiali: adattatori in acciaio inox; corpo in acciaio inox / alluminio / rame
• Guarnizioni: Buna‑N
• Altezza: 230 mm
• Base: 520 mm x 360 mm
• Massa: 16 kg
• Garanzia: 1 anno
• Capacità serbatoio: 420 ml
• Connessione: raccordi a serraggio manuale per il manometro di riferimento e il manometro sotto prova
• Connessione strumento sotto prova: 1/4 NPT femmina, 1/4 BSP femmina o M20x1.5 femmina
• Connessione di riferimento: 1/4 NPT femmina, 1/4 BSP femmina o M20x1.5 femmina
