Calibratore multifunzione ADT760 LLP

per segnali in mAdi pressioneper sensore di pressione

Presentazione

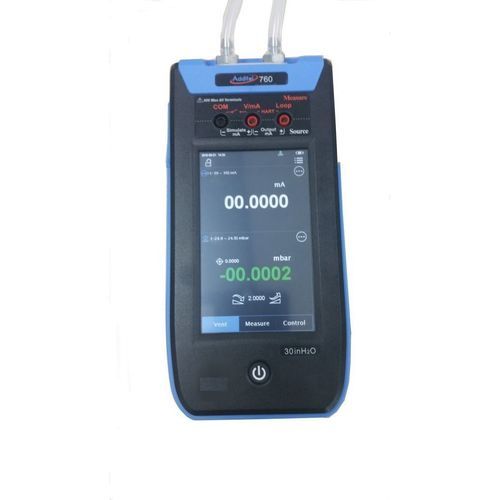

Il ADT760 LLP è un calibratore di pressione differenziale portatile, di precisione e completamente automatico, progettato per la misura e la taratura di pressioni molto basse (Delta P) per sensori e trasmettitori. Generazione automatica della pressione da 90% di vuoto relativo fino a 75 mbar (±7500 Pa con il modulo DP30). Controllo della pressione generata con stabilità di 0,005% della scala completa del sensore interno e precisione di misura fino a 0,05% FS.

Funzionalità e punti chiave

• Generazione di pressione tramite pompa interna automatica (da 90% vuoto fino a 7500 Pa a seconda del modulo installato).
• Stabilità di controllo: 0,005% della scala completa del modulo interno.
• Precisione di misura fino a 0,05% FS; moduli interni ADT155 disponibili per gamme ridotte e maggiore precisione.
• Modulo di pressione interno intercambiabile (serie ADT155).
• Interfaccia touchscreen a colori (800×480 TFT).
• Misura e simulazione di segnali elettrici (mA / V) per test di trasmettitori; uscita corrente 0–24 mA, precisione 0,01% lettura + 0,005% FS.
• Alimentazione loop 24 VDC (protetto fino a 30 V).
• Automazione test, registrazione e data logging (opzionale per modelli DL).
• Supporto HART (opzionale a seconda del modello).
• Batteria Li‑ion ricaricabile (~10 ore di utilizzo).
• Portatile: peso <1,8 kg; dimensioni 235×110×70 mm.

Applicazioni ed estensioni
Per pressioni molto basse e precisione aumentata, il ADT760 LLP può essere dotato di sensori interni ADT155 (gamme ridotte, es. ADT155 DP025: 62 Pa con stabilità 0,003 Pa e precisione 0,13 Pa). Possono essere collegati due moduli di pressione digitali ADT160A per estendere l'intervallo di misura. La pompa automatica consente la generazione e il controllo del setpoint di pressione con la precisione del modulo interno.

Funzioni elettriche e automazione

• Misura corrente: ±30.0000 mA, risoluzione 0,1 µA, precisione ±(0,01% lettura + 0,005% FS), impedenza <10 Ω.
• Misura tensione: ±30.0000 V, risoluzione 0,1 mV, precisione ±(0,01% lettura + 0,005% FS), impedenza >10 MΩ.
• Uscita corrente: 0,000–22,000 mA, risoluzione 1 µA, precisione ±(0,02% lettura + 0,01% FS).
• Misura e simulazione switch On/Off (3–24 V, PNP/NPN) e test automatico degli switch.
• Misure compensate in temperatura (coefficienti di taratura e compensazione memorizzati nel modulo di pressione).

Moduli interni e gamme
DP025 | ±0.25 inH2O | ±62 Pa | precisione 0.2% FS | sovrapressione ammessa 100×
DP050 | ±0.5 inH2O | ±125 Pa | precisione 0.1% FS | sovrapressione ammessa 100×
DP1 | ±1 inH2O | ±250 Pa | precisione 0.05% FS | sovrapressione ammessa 100×
DP2 | ±2 inH2O | ±500 Pa | precisione 0.05% FS | sovrapressione ammessa 100×
DP5 | ±5 inH2O | ±1000 Pa | precisione 0.05% FS | sovrapressione ammessa 50×
DP10 | ±10 inH2O | ±2500 Pa | precisione 0.05% FS | sovrapressione ammessa 20×
DP20 | ±20 inH2O | ±5000 Pa | precisione 0.05% FS | sovrapressione ammessa 20×
DP30 | ±30 inH2O | ±7500 Pa | precisione 0.05% FS | sovrapressione ammessa 20×

Caratteristiche generali
Vie: 4 vie in totale — 1 via elettrica (misura/simulazione), 1 via pressione interna (generazione/misura), 2 vie pressione sensore esterno.
Protezione: IP54.
Batteria: Li‑ion ricaricabile (~10 h), ricarica 4 h fuori dalla custodia, 6 h in custodia.
Display: schermo colore 800×480 TFT touch.
Comunicazioni: USB, Wi‑Fi, Bluetooth.
Peso: <1,8 kg. Dimensioni: 235×110×70 mm.
Certificato: certificato tracciabile NIST fornito con dati.
Interfaccia multilingua: Inglese, Tedesco, Francese, Italiano, Spagnolo, Portoghese, Cinese, Giapponese.
Durata pompa: >500.000 cicli.
Alimentazione: Batteria Li‑ion ricaricabile, adattatore esterno 110/220 V.

Modelli e accessori
Esempi di riferimenti: ADT760-LLP (calibratore portatile automatico, sensore DP30 incluso), ADT760-LLP-DL (con HART e data logging), ADT760 LLP-X (sensore interno configurabile nella gamma ADT155).
Accessori inclusi (esempi): adattatore 110/220 V, batteria Li‑ion, set cavi di misura, manuale utente su CD, certificato tracciabile NIST.
Accessori opzionali (esempi): modulo pressione ADT161A (ADT160A), cavo connessione modulo 9060, software Additel/Cal task management, filtri, supporti, valigie morbide/rigide (9913-760-SC / 9914-760).

Moduli opzionali ADT155
ADT155-20-DP025: ±0.25 inH2O (±62 Pa) ±0.2% FS
ADT155-10-DP050: ±0.5 inH2O (±125 Pa) ±0.1% FS
ADT155-05-DP1: ±1 inH2O (±250 Pa) ±0.05% FS
ADT155-05-DP2: ±2 inH2O (±500 Pa) ±0.05% FS
ADT155-05-DP5: ±5 inH2O (±1000 Pa) ±0.05% FS
ADT155-05-DP10: ±10 inH2O (±2500 Pa) ±0.05% FS
ADT155-05-DP20: ±20 inH2O (±5000 Pa) ±0.05% FS
ADT155-05-DP30: ±30 inH2O (±7500 Pa) ±0.05% FS

Specifiche tecniche

• Modello: ADT760 LLP (sensore DP30 incluso); varianti DL/X per opzioni HART / data logging.
• Gamma di pressione max: ±30 inH2O = ±75 mbar = ±7500 Pa (modulo DP30).
• Precisione: tip. 0,05% FS per moduli standard.
• Stabilità di controllo: <0,005% FS (modulo interno).
• Risoluzione pressione: 6 cifre.
• Unità disponibili: Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O@4°C/20°C, ecc.
• Connessione pressione: attacco zigrinato.
• Tempo di salita pressione: <30 s (75 mbar / 100 ml volume) tipico.
• Misura corrente/tensione: vedere valori e precisioni sopra (±30 mA / ±30 V).
• Compensazione temperatura: 5°C a 35°C.
• IP54, funzionamento 0°C a 50°C, stoccaggio -20°C a 70°C, vibrazione 4 g (20–2000 Hz), shock 8 g (drop test 1 m).
• Peso <1,8 kg; dimensioni 235×110×70 mm.
• Data logging: opzionale (modello DL) fino a 1.000.000 di registrazioni con timestamp.
