Manometro assoluto ADT 681 series

relativodifferenzialecon display LCD

Presentazione

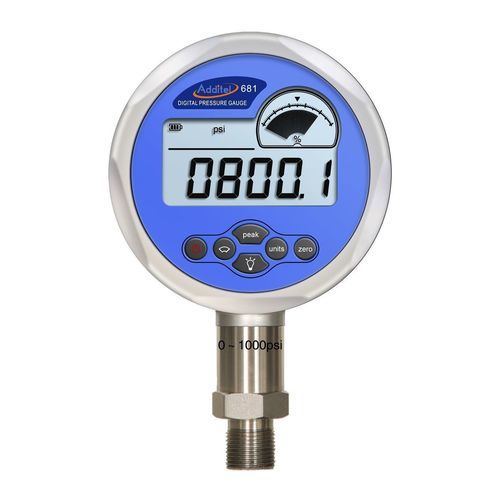

Basato su una tecnologia con microprocessore e sensori in silicone, il manometro digitale ADT 681 consente misurazioni di pressione affidabili, precise ed economiche fino a 4200 bar. Ogni sensore è sottoposto a stagionatura, test e protezione prima dell’assemblaggio. Gli ADT 681 offrono doppio display numerico e grafico, compensazione in temperatura e sono disponibili in versione standard o certificata ATEX (ADT 681 IS).

Funzionalità principali

• Precisioni disponibili: 0,02% / 0,05% / 0,1% / 0,2% della scala completa (FS)
• Doppio display: numerico e grafico (display grafico che riproduce letture a lancetta)
• Misure compensate in temperatura
• Unità di pressione selezionabili: fino a 11 unità (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg, ...)
• Modalità di misura: relativa, assoluta, dinamica, composta, differenziale
• Allarmi alto e basso e visualizzazione di variazioni brusche dei valori
• Disponibile in versione per montaggio su pannello
• Modelli ATEX disponibili (ADT 681 IS)
• Opzione registrazione: fino a 21.000 dati (data, ora, pressione e temperatura)

Misura della pressione — Pressione relativa
Tabella (modello | bar | mezzo | Precisione (%FS) | % Rd | Sovraccarico):
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

Misura della pressione — Pressione assoluta
Tabella (modello | bar | mezzo | Precisione (%FS) | Sovraccarico):
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

Misura della pressione — Pressione composta
Tabella (modello | bar | mezzo | Precisione (%FS) | Sovraccarico):
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 a 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 a 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 a 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 a 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

Misura della pressione — Pressione differenziale
Tabella (modello | bar | mezzo | Precisione (%FS) | Sovraccarico | Pressione statica):
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

Pressione barometrica
BP | intervallo di misura 60 HPa a 1100 HPa | Mezzo G | Precisione 40 Pa | Sovraccarico 3X

Specifiche aggiuntive
Unità di pressione disponibili: Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C.
Porto di collegamento: 1/4 NPT maschio, 1/2 NPT femmina, 1/4 BSP maschio, M20×1.5 maschio (≤ 1000 bars), 1/4HP femmina o 1/4HP maschio (≥ 1000 bars). Tubo di prova Ø6 mm per pressione differenziale. Altre connessioni su richiesta.

Specifiche generali
Dimensioni L x L x A: Ø110 mm x 35 mm x 176 mm. Scocca per montaggio pannello: Ø140 mm x 86 mm.
Peso: 0,6 Kg.
Schermo: display LCD, risoluzione 5 cifre, altezza cifre 16,5 mm. Frequenza di aggiornamento: 3 letture/s (regolabile 1 a 10 letture/s).
Scocca: Alluminio. Connessioni capillari: 316L SS.
Alimentazione: batteria 9 V inclusa. Durata batteria: 300 h (10 letture/s), 600 h (3 letture/s), 6000 h (1 lettura / 10 s). Spegnimento automatico dopo 60 minuti (disattivabile). Opzione: alimentazione esterna 110/220 V (non utilizzare in atmosfera esplosiva).

Specifiche ambientali
Condizioni di riferimento: 23°C ±3°C (UR < 95% senza condensa).
Intervallo nominale di funzionamento: -10 a +50°C.
Condizioni di stoccaggio: -20°C a +70°C.

Caratteristiche / specifiche tecniche

• Modello commerciale: ADT 681
• Marca: ADDITEL
• Campo di misura massimo: fino a 4200 bar (a seconda della versione GP60K)
• Livelli di precisione: 0,02% / 0,05% / 0,1% / 0,2% FS
• Modalità di misura: relativa, assoluta, composta, differenziale, dinamica
• Doppio display: numerico + grafico
• Registrazione dati: opzionale, fino a 21.000 registrazioni (data, ora, pressione, temperatura)
• Alimentazione: batteria 9 V (fornita) o alimentazione esterna opzionale
• Materiali: scocca in alluminio, connessioni 316L SS
• Temperatura di esercizio: -10 a +50°C
