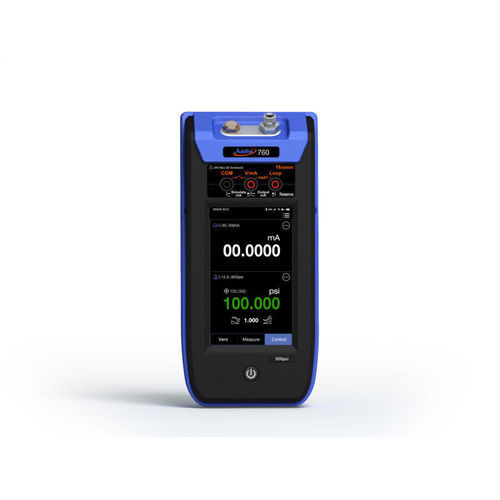

Calibratore multifunzione ADT 760

per segnali in mAdi pressionedi tensione

Presentazione
Un calibratore di pressione portatile, di precisione e totalmente automatico, compatto e leggero (≈1,8 kg) in grado di generare e misurare pressioni dal 90% del vuoto fino a 20 bar a seconda del modello. Schermo touch a colori e pompa interna automatica. Certificato di taratura tracciabile NIST fornito di serie.

Riepilogo funzionale

• Generazione e controllo automatico della pressione tramite pompa integrata (fino a 20 bar a seconda del modello).
• Stabilità di controllo del modulo interno: <0,005% della scala completa.
• Precisione fino a 0,01% della scala completa (a seconda del modello/opzione).
• Moduli di pressione interni intercambiabili per adattare gamma e precisione.
• Display TFT a colori 800×480 per controllo e navigazione tramite icone.
• Funzioni elettriche: misura e generazione mA/V, alimentazione loop 24 VDC (protetta fino a 30 V).
• Comunicazioni: USB, WiFi e Bluetooth; supporto HART (opzionale).
• Opzione data logging (modelli DL): gestione di attività programmabili e memorizzazione fino a 1 milione di registrazioni.

Modelli disponibili

• ADT760-LLP: progettato per pressioni molto basse (modulo ±30 inH2O / ±75 mbar incluso).
• ADT760-D: copre -0,86 a 2,5 bar (sensore CP35 incluso) per misure differenziali e relative.
• ADT760-MA: copre -0,86 a 20 bar (sensore CP300 incluso), include sensore barometrico interno per misure assolute e relative.

Funzioni e punti chiave

• Automazione dei test (modelli DL): procedure automatiche di taratura, preparazione delle attività, controllo automatico dei passaggi di taratura, test di commutazione automatici con smorzamento.
• Misura e simulazione elettrica: misura mA/V con precisione ±(0.01% lettura + 0.005% PE), generazione 0–24 mA con precisione ±(0.02% lettura + 0.01% PE).
• Registrazione e gestione attività (modelli DL): fino a 250 attività programmabili e download dei risultati su PC.
• Test di perdita: mantenimento della pressione per misurare le perdite per infiltrazione.
• Protezione circuito pressione: filtraggio speciale a monte per evitare intasamenti da polvere o residui.
• Batteria Li-ion ricaricabile removibile; autonomia ≈10 ore.

Moduli interni e compatibilità (esempi)
La serie di moduli ADT155 permette di estendere o migliorare precisione e gamme: ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) e moduli CP (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300) con precisioni variabili a seconda del modulo e della gamma.

Accessori (inclusi / opzionali)

• Accessori inclusi tipici: kit adattatori (ADT100-760-KIT), tubo 1.5 m (ADT100-760-HOSE), adattatore rete 110/220 V, batteria Li-ion, cavi di misura, manuale utente, certificato NIST.
• Accessori opzionali: moduli aggiuntivi (ADT160A…), cavi di collegamento modulo, kit tubi di prova (diverse connessioni), collettore pneumatico di pressione (serie ADT128), valigie morbide/rigide, filtri, supporti, software Additel per gestione e download dati.

Specifiche principali (estratto)
Specificazione | 760-LLP | 760-D | 760-MA
Campo di pressione max | ±30 inH2O (±75 mbar) | -0.86 a 2.5 bar (-12.5 a 35 psi) | -0.86 a 20 bar.g (-12.5 a 300 psi)
Precisione (scala completa) | 0.05% PE | 0.02% PE | 0.02% PE (opzione 0.01% possibile)
Stabilità | <0.005% PE (modulo interno) per tutti i modelli
Tipo di pressione | Differenziale, relativa (LLP & D); Relativa e Assoluta (MA)
Risoluzione | 6 digits
Unità disponibili | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr, ecc.
Connessione pressione | Attacco flare (LLP) / G1/8 BSPF (D e MA a seconda della versione)
Display | Colore 800×480 TFT touch screen
Batteria | Li-ion ricaricabile, autonomia ≈10 h, ricarica 4 h (ext.) / 6 h (in custodia)
Protezione | IP54 (polvere e acqua)
Peso / Dimensioni | <1,8 kg; 235 × 110 × 70 mm
Certificato | Tracciabile NIST fornito con dati
Comunicazioni | USB, WiFi, Bluetooth; HART opzionale (modello X-DL)

Caratteristiche / specifiche tecniche

• Vie: 4 vie in totale (1 misura/simulazione elettrica, 1 via generazione/misura pressione interna, 2 vie per sensori di pressione esterni).
• Compensazione temperatura: 5°C a 35°C (compensazione estesa 0–50°C).
• Coefficiente di temperatura: < ±(0.001% RD + 0.001% PE) /°C fuori dall'intervallo 5–35°C.
• Durata vita pompa: >500.000 cicli.
• Specifiche ambientali: funzionamento 0°C a 50°C, 0–90% HR, altitudine <3000 m; stoccaggio -20°C a 70°C.
• Vibrazione e urto: vibrazione 4g (20–2000 Hz); urto 8g prova caduta 1 m.
