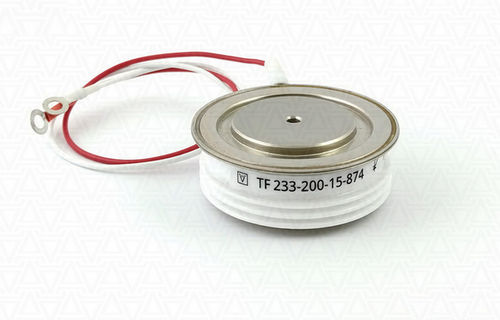

Tiristore di potenza TF233-200

di controllo

Tiristori Veloci TF233-200 AS ENERGITM è un dispositivo a semiconduttore a commutazione rapida di tipo press pack. Questo tiristore di potenza veloce è progettato per la conversione e il controllo di correnti DC e AC fino a 200A con frequenza fino a 10kHz in circuiti con tensioni fino a 1000V – 1500V (classe di tensione da 10 a 15). Dimensioni del tiristore ØDxØdxH – 42x25x14 mm (diametro esterno della cassa X diametro della superficie di contatto X altezza della cassa), peso – 110 g. Tiristori veloci sono dispositivi con una ridotta tq, trr, Qrr e con un valore più alto (diT/dt)cr (fino a 2500 A/µs) progettati per funzionare a frequenze più elevate modalità (up to 10kHz). I tiristori veloci sono caratterizzati da un tempo di spegnimento molto basso che li distingue dai modelli standard. Sono utilizzati nella saldatura, nel riscaldamento e nella fusione a induzione, nei trasporti elettrici, negli azionamenti in c.a., negli UPS e in altri sistemi che richiedono brevi tempi di accensione e spegnimento. I tiristori hanno un alloggiamento sigillato in ceramica, standard del settore, che isola la parte funzionale e l'elemento semiconduttore dagli impatti meccanici e dall'ambiente. L'anodo e il catodo del tiristore (polarità) sono determinati dal simbolo sulla custodia. I tiristori veloci sono contenuti in un involucro a disco pressato (capsula, pastiglia). Questo tiristore veloce può essere un prodotto alternativo, sostitutivo, analogo, equivalente ad altri tipi di tiristori veloci 180A, 190A, 200 amp in confezione a disco.
