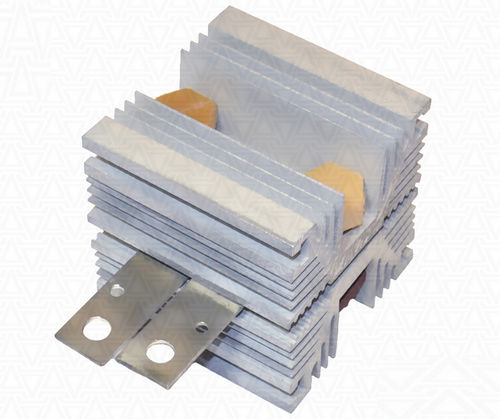

Dissipatore di calore in alluminio O123-100

di potenza

I dissipatori ad aria O123-100 AS ENERGITM sono utilizzati per il raffreddamento su uno o due lati di dispositivi a semiconduttore di potenza con design a disco, con alloggiamento tipo PD21, PD22, PD23, PT21, PT21-1, PT23. La potenza dissipata dal raffreddatore con raffreddamento naturale è di 120 W. Il diametro della superficie di contatto del dissipatore è di Ø22 mm. Alloggiamento del dispositivo applicato: superficie di contatto Ø19-Ø22 mm, diametro esterno Ø42 mm. Il dissipatore è utilizzato per il raffreddamento di tiristori SCR di potenza e diodi raddrizzatori per correnti da 100A a 500A. Il raffreddamento può essere naturale o forzato, a seconda della quantità di calore generato e delle condizioni operative dei semiconduttori. Caratteristiche: lega di alluminio resistente alla corrosione; bassa resistenza termica; facile installazione grazie alla scanalatura di montaggio; possono essere sia modelli standard che personalizzati. I dissipatori di calore sono realizzati con profili di alluminio per radiatori e non richiedono un ulteriore rivestimento protettivo se utilizzati in condizioni climatiche diverse. L'assemblaggio dei dispositivi a semiconduttore (diodi di potenza, tiristori) con i dissipatori avviene tramite viti di fissaggio e traverse. Le superfici di contatto del dissipatore e del dispositivo di potenza devono avere una bassa rugosità e deviazioni di planarità. Per ridurre al minimo le perdite elettriche e massimizzare la dissipazione del calore dei dispositivi, è necessario rispettare la forza di montaggio Fm indicata nelle specifiche del dispositivo di potenza. Prima del montaggio, le superfici di contatto del dissipatore, del contatto di corrente e del dispositivo a semiconduttore devono essere pulite con un panno imbevuto di alcol (toluene, benzene, acetone) e si raccomanda di lubrificare con un sottile strato di pasta siliconica organica per il trasferimento di calore (questa è una raccomandazione e non è un prerequisito per l'installazione).
