Tiristore a valanga TL171-320-6

di controlloa perno

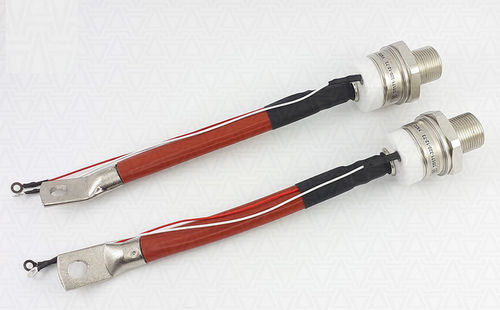

Tiristore a Valanga a Perno TL171-320-6AS ENERGITM è un tiristore a perno per uso generale, noto anche come TA171-320-6. Corrente media di andata ITAV – 320 ampere, picco ripetitivo di tensione di blocco in avanti e inversa VDRM/VRRM – 600V. I tiristori a stilo sono progettati per convertire e controllare le correnti CC e CA. "Dissipatori raffreddati ad aria serie O per dispositivi a perno" per il raffreddamento dei tiristori sono disponibili anche su ordinazione. Per raffreddare i tiristori a valanga si utilizzano dissipatori ad aria. Per garantire un contatto termico ed elettrico affidabile con il dissipatore, è necessaria una coppia di serraggio Md devono essere rispettati durante l'assemblaggio. Per una migliore dissipazione del calore del tiristore durante l'assemblaggio, si utilizza una pasta termoconduttiva (questa è una raccomandazione e non è un prerequisito per l'installazione). La polarità del tiristore è determinata dall'icona sulla custodia. La base del tiristore è il Anodo, il cavo di alimentazione flessibile è il Catodo, il filo flessibile che esce dalla base del conduttore di alimentazione è il catodo ausiliario, il filo flessibile che esce dall'involucro è il elettrodo di controllo (Gate). Di seguito sono elencate le specifiche tecniche, la guida alla numerazione dei componenti, la polarità, le dimensioni e i raffreddatori consigliati per i tiristori. Per raffreddare i tiristori si utilizzano dissipatori ad aria e ad acqua. Per garantire un contatto termico ed elettrico affidabile con il dissipatore, è necessaria una coppia di serraggio Md devono essere rispettati durante l'assemblaggio.
