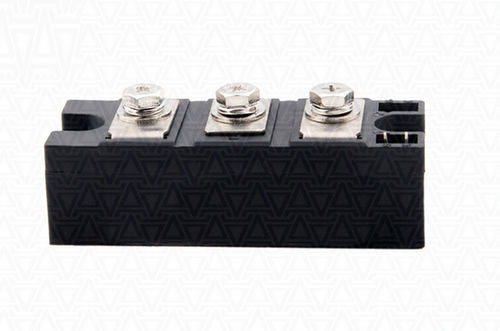

Modulo del tiristore MT3-115-36-F

Utilizzato per convertire correnti DC e AC fino a 115 ampere, con una frequenza fino a 500 Hz su circuiti con tensioni fino a 3600 volt (36 classe). I moduli a tiristori MT3-115-36-F sono in un pacchetto standard F: dimensioni di base 34x94 mm, altezza dell'alloggiamento - 30 mm, peso - 0.35 kg. Il modulo a due posizioni è una costruzione monolitica di due tiristori a semiconduttore: tipo thyristor-thyristor. Schema di collegamento del modulo MT3-115-36-F – mezzo ponte. Serie (valori nominali) di moduli a tiristori: MT3-115-30-F, MT3-115-32-F, MT3-115-34-F, MT3-115-36-F. Modules connection diagram MT3-115-36-F Terminali principali si trovano nella parte superiore della custodia e sono numerati 1, 2, 3; Terminali di controllo sono contrassegnati nel diagramma come G1, G2; Catodi aggiuntivi sono contrassegnati nel diagramma come K1, K2; L'elevata resistenza ai cicli termici e il funzionamento affidabile dei moduli a tiristori a bassa frequenza MT3-115-36-F durante la commutazione di correnti elevate sono ottenuti grazie alle loro caratteristiche di progettazione e ai parametri stabili di isolamento galvanico. I moduli a tiristori MT3-115-36-F hanno un design a morsetto che consente un facile montaggio e un buon contatto con il raffreddatore per la dissipazione del calore. È possibile montare più moduli su un raffreddatore senza isolamento aggiuntivo, riducendo così in modo significativo le dimensioni complessive del gruppo. Tra il modulo e il dissipatore di calore (dissipatore di calore) si raccomanda di utilizzare un substrato termicamente conduttivo lubrificato con pasta termica.
