Resistore a filo APT 160W 3.9R - 100K

di correnteDCAC

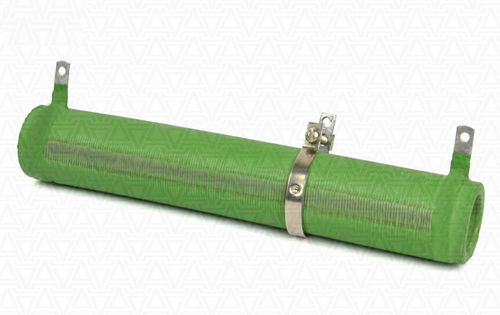

Resistori a filo regolabili (regolati, variabili) ad alta potenza della serie APT (Adjustable Painted Tubular Resistors), potenza di dissipazione 160W, resistenza nominale da 3,9 Ohm a 100 kOhm. Serie simili di resistenze sono RX20, RXG. I resistori sono progettati per essere utilizzati nei circuiti CA e CC, per limitare la corrente e distribuire la tensione. I resistori con una potenza nominale specifica possono essere prodotti anche su ordinazione individuale. Strutturalmente, il resistore è costituito da un nucleo tubolare in ceramica su cui è avvolto un filo di costantana (resistore a bassa resistenza) o di nichel (resistore ad alta resistenza). I resistori sono rivestiti con vernice isolante resistente al calore e all'umidità. La resistenza del resistore viene regolata modificando la posizione del collare di serraggio mobile (contatto mobile) lungo la cassa (tubo). Il contatto tra il collare di bloccaggio e le bobine di filo del resistore è fornito dal lato non verniciato dell'involucro. I contatti, i conduttori del resistore sono rigidi, di tipo a nastro con fori per le viti o per la saldatura dei conduttori. Il tipo di montaggio è a cerniera. Il montaggio dei resistori sul pannello è garantito da una serie di elementi di fissaggio. La tolleranza della resistenza è ±5%, ±10%. La tensione massima di funzionamento in corrente alternata è di 1000V, in corrente continua di 1400V. La temperatura ambiente elevata di funzionamento non supera i +155°C (allo stesso tempo la potenza viene ridotta al 60% della potenza nominale), mentre la temperatura limite arriva a +250°C. La resistenza di isolamento dei resistori a filo è di almeno 1000 MOhm. Tempo di funzionamento: almeno 15000 ore.
