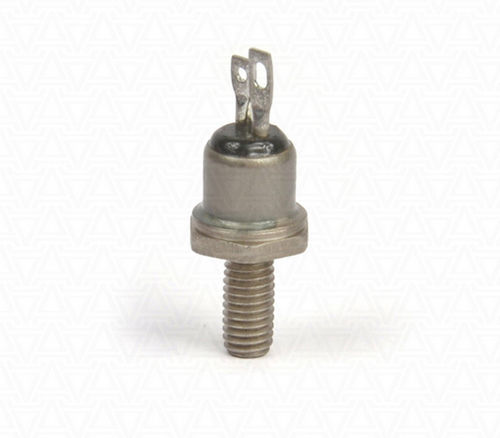

Tiristore simmetrico TC112-10-4

di controlloa perno

Il triac a perno TC112-10-4AS ENERGITM è un triac a perno di uso generale, noto anche come TS112-10-4. Corrente di stato on-state RMS IT(RMS)M - 10 ampere, tensione di blocco ripetitiva di picco in avanti e inversa VDRM/VRRM - 400V. I triac a stilo sono progettati per convertire e controllare correnti CC e CA. sono disponibili su ordinazione anche i "Dissipatori raffreddati ad aria serie O per dispositivi a perno" per il raffreddamento dei tiristori. I triac, noti anche come tiristori simmetrici, possono far passare la corrente in entrambe le direzioni. Se al circuito di controllo viene applicato un impulso positivo, solo la metà positiva della corrente sinusoidale (1 quadrante) passerà attraverso il triac. Se al circuito di controllo viene applicata una corrente di apertura negativa, il triac farà passare una corrente sinusoidale attraverso il circuito principale (3 e 4 quadranti). Per raffreddare i tiristori simmetrici si utilizzano dissipatori ad aria. Per garantire un contatto termico ed elettrico affidabile con il dissipatore, durante il montaggio è necessario rispettare una coppia di serraggio Md. Per una migliore dissipazione del calore del tiristore durante l'assemblaggio, si utilizza una pasta termoconduttiva (si tratta di una raccomandazione e non di un prerequisito per l'installazione). Caratteristiche: i tiristori sono forniti in esecuzione a perno. Assegnazione dei pin: cavo lungo rigido - cavo principale 1 (catodo condizionale), base del triac - cavo principale 2 (anodo condizionale), cavo corto rigido - elettrodo di controllo. I triac TC112-10-4 (TS112-10-4) (10A 400V) sono utilizzati nei circuiti di alimentazione CC e CA delle installazioni elettriche e nei convertitori di potenza a semiconduttori.
