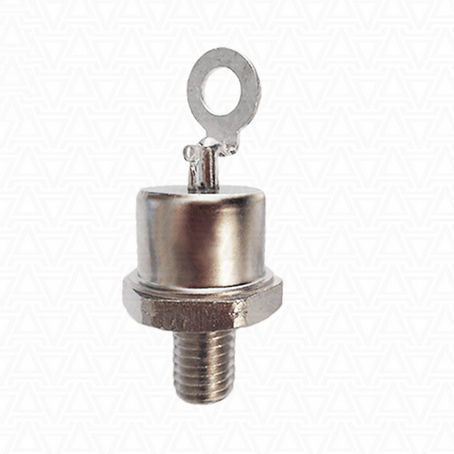

Tiristore a perno T152-125-12

di controllo

Il tiristore a perno T152-125-12AS ENERGITM è un tiristore a perno di uso generale, noto anche come raddrizzatore controllato al silicio (SCR). Corrente media di stato on-state ITAV - 125 ampere, tensione di blocco ripetitiva di picco in avanti e inversa VDRM/VRRM - 1200V. I tiristori a stilo sono progettati per convertire e controllare correnti CC e CA. per il raffreddamento dei tiristori sono disponibili su ordinazione anche i "Dissipatori raffreddati ad aria serie O per dispositivi a perno". I dissipatori ad aria sono utilizzati per raffreddare i tiristori. Per garantire un contatto termico ed elettrico affidabile con il dissipatore è necessario rispettare una coppia di serraggio Md durante il montaggio. Per una migliore dissipazione del calore del tiristore durante l'assemblaggio, si utilizza una pasta termoconduttiva (si tratta di una raccomandazione e non di un prerequisito per l'installazione). Caratteristiche: i tiristori sono forniti in esecuzione a perno. La base del tiristore è l'anodo, il filo lungo duro è il catodo, il filo corto duro è l'elettrodo di controllo (gate). I tiristori T152-125-12 (125A 1200V) sono utilizzati nei circuiti di alimentazione CC e CA degli impianti elettrici e nei convertitori di potenza a semiconduttori. I tiristori AS ENERGITM hanno le seguenti caratteristiche: basse perdite statiche e dinamiche, ampi valori di VDRM/VRRM, ampia esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 100 a 9000 V e amperaggi da 10 a 15000 A, elevata resistenza ai cicli termici ed elettrici, raffreddamento ad aria naturale o forzata. Specifiche e parametri, scheda tecnica in PDF, dimensioni e disegni sono elencati di seguito.
