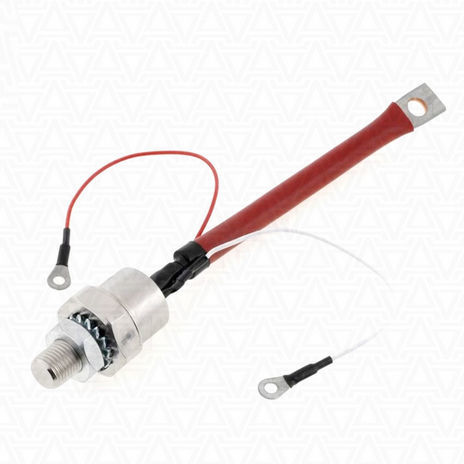

Tiristore a perno T51-80-14

di controllodi fase

Il tiristore a perno A-TS51-80-14AS ENERGITM è un dispositivo a semiconduttore sostitutivo, analogico, alternativo ed equivalente per i tiristori a perno T51-80-14 Kubara Lamina. Corrente media di stato on-state in avanti ITAV - 80 ampere, tensione di blocco ripetitiva di picco in avanti e inversa VDRM/VRRM - 1400V. I tiristori Stud sono progettati per convertire e controllare correnti continue e alternate. per il raffreddamento dei tiristori sono disponibili su ordinazione anche i "Dissipatori ad aria serie O per dispositivi a perno". Per raffreddare i tiristori si utilizzano dissipatori ad aria e ad acqua. Per garantire un contatto termico ed elettrico affidabile con il dissipatore, durante il montaggio è necessario rispettare la coppia di montaggio Md. Per una migliore dissipazione del calore del tiristore durante l'assemblaggio, si utilizza una pasta termoconduttiva (si tratta di una raccomandazione e non di un prerequisito per l'installazione). Caratteristiche: i tiristori sono forniti in esecuzione a perno. La base del tiristore è l'anodo, il cavo di alimentazione flessibile è il catodo, il filo flessibile che esce dalla base del cavo di alimentazione è il catodo ausiliario, il filo flessibile che esce dalla custodia è l'elettrodo di controllo (gate). I tiristori si distinguono per la loro capacità di essere utilizzati su parti in movimento. I tiristori AS ENERGITM hanno le seguenti caratteristiche: basse perdite statiche e dinamiche, alti valori di VDRM/VRRM, ampia esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 100 a 9000 V e amperaggi da 100 a 15000 A, elevata resistenza ai cicli termici ed elettrici, raffreddamento naturale o ad aria forzata. Le specifiche e i parametri del T51-80-14 e del sostituto A-TS51-80-14, la scheda tecnica in PDF, le dimensioni e i disegni sono elencati di seguito.
