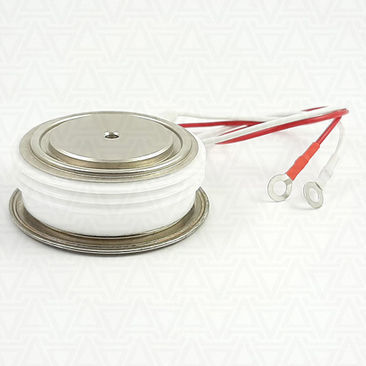

Tiristore di potenza KK200A

di controllo

Il tiristore veloce KK200-(12...14) AS ENERGITM in design a disco è un dispositivo a semiconduttore a spegnimento rapido di tipo press pack. Questo tiristore di potenza veloce è progettato per la conversione e il controllo di correnti CC e CA fino a 200A con frequenza fino a 10kHz in circuiti con tensioni fino a 1200V - 1400V (classe di tensione da 12 a 14). Dimensioni del tiristore ØDxØdxH - 42x25x15 mm (diametro esterno dell'involucro X diametro della superficie di contatto X altezza dell'involucro), peso - 100 g. I tiristori veloci della serie KK sono dispositivi con valori ridotti di tq, trr, Qrr e con un valore più elevato (diT/dt)cr (fino a 2500 A/µs) progettati per funzionare a modalità di frequenza più elevate (fino a 10kHz). I tiristori veloci sono caratterizzati da un tempo di spegnimento molto basso che li distingue dai modelli standard. Sono utilizzati nella saldatura, nel riscaldamento e nella fusione a induzione, nei trasporti elettrici, negli azionamenti in c.a., negli UPS e in altri sistemi che richiedono tempi di accensione e spegnimento brevi. I tiristori hanno un alloggiamento sigillato in ceramica, standard del settore, che isola la parte funzionale e l'elemento semiconduttore dagli impatti meccanici e dall'ambiente. L'anodo e il catodo del tiristore (polarità) sono determinati dal simbolo sulla custodia. I tiristori veloci sono alloggiati in un disco pressato (capsula, pastiglia). Questo tiristore veloce può essere un prodotto alternativo, sostitutivo, analogo, equivalente ad altri tipi di tiristori veloci 180A, 190A, 200 amp in un contenitore a disco.
