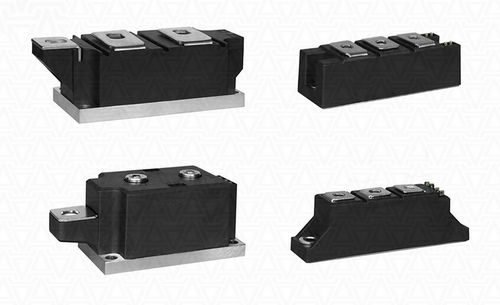

Modulo del tiristore MTK26-18

I moduli a tiristori MTK26-18-215F3 sono caratterizzati da un'elevata capacità di ciclaggio elettrico e termico, il che significa alta affidabilità e lunga durata in modalità di funzionamento intensivo. I moduli a tiristori sono alloggiati in una custodia standard del settore che facilita l'integrazione del dispositivo nelle apparecchiature esistenti. I moduli a due posizioni hanno circuiti di commutazione diversi (schemi elettrici): МТC - mezzo ponte; МТK - schema con catodo comune; МТA - schema con anodo comune. Serie (valori nominali) di moduli a tiristori: MTK26-6 (26A 600V), MTK26-7 (26A 700V), MTK26-8 (26A 800V), MTK26-9 (26A 900V), MTK26-10 (26A 1000V), MTK26-12 (26A 1200V), MTK26-14 (26A 1400V), MTK26-16 (26A 1600V), MTK26-18 (26A 1800V). I terminali principali (di alimentazione) si trovano sulla parte superiore dell'involucro e sono contrassegnati come 1, 2, 3 (catodo-catodo comune, anodo, anodo). I terminali di controllo sono contrassegnati da K1, G1, K2, G2. I moduli a doppio tiristore della serie MTK sono utilizzati in diverse apparecchiature di potenza: unità di potenza e controllo, regolatori di potenza, regolatori CA, controllo di motori CC, soft starter per motori CA, convertitori, controllori di altiforni o processi chimici, apparecchiature di saldatura e come raddrizzatori per convertitori CA. I nostri moduli sono offerti in diverse topologie di dispositivi singoli e doppi per quasi tutte le applicazioni di controllo di fase o raddrizzatori. La nostra azienda fornisce una garanzia di qualità per i moduli a tiristori/diodi di 2 anni dalla data di acquisto. Quando forniamo moduli a tiristori/diodi, se necessario, forniamo un passaporto tecnico e un certificato di conformità.
