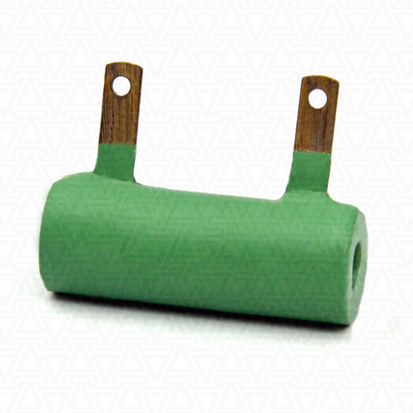

Resistore a filo FPT series

fisso

Resistori a filo non regolati della serie FPT (Fixed Painted Tubular Resistors), potenza di dissipazione 7,5 W, resistenza nominale da 1 Ohm a 10 kOhm. Serie simili di resistenze sono RX20, RXG, RXHG. I resistori sono progettati per essere utilizzati nei circuiti CA e CC, per limitare la corrente e distribuire la tensione. I resistori con una potenza nominale specifica possono essere prodotti anche su ordinazione individuale. Strutturalmente, il resistore è costituito da un nucleo tubolare in ceramica su cui è avvolto un filo di costantana (resistore a bassa resistenza) o di nichel (resistore ad alta resistenza). I resistori sono rivestiti con vernice isolante resistente al calore e all'umidità. I contatti, i conduttori dei resistori sono rigidi, a nastro con fori per le viti o per la saldatura dei conduttori. Il tipo di montaggio è a cerniera. Il montaggio dei resistori sul pannello è garantito da una serie di elementi di fissaggio. La tolleranza della resistenza è ±5%, ±10%. La tensione massima di funzionamento in corrente alternata è di 1000V, in corrente continua di 1400V. La temperatura ambiente elevata di funzionamento non supera i +155°C (allo stesso tempo la potenza viene ridotta al 60% della potenza nominale), mentre la temperatura limite arriva a +250°C. La resistenza di isolamento dei resistori a filo è di almeno 1000 MOhm. Tempo di funzionamento: almeno 15000 ore. Utilizzando la calcolatrice, è possibile calcolare la resistenza totale quando i resistori sono collegati in parallelo o in serie e la resistenza dei resistori nel circuito. Le caratteristiche comparative dei resistori a tubo metallico, dei resistori in cemento e dei resistori con alloggiamento in alluminio sono presentate nella tabella comparativa. Le specifiche dettagliate dei resistori, le dimensioni di ingombro e di montaggio, il kit di montaggio, le raccomandazioni per l'installazione e il funzionamento sono riportate nella pagina seguente.
