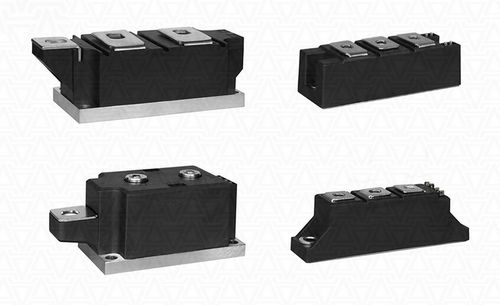

Modulo per diodo di raddrizzamento MDC26-18

SCRcon scatoladi potenza

I moduli a diodi MDC26-18-215F3 sono caratterizzati da un'elevata capacità di cicli elettrici e termici, il che significa alta affidabilità e lunga durata in modalità di funzionamento intensivo. I moduli a diodi sono alloggiati in una custodia standard del settore che facilita l'integrazione del dispositivo nelle apparecchiature esistenti. I moduli a due posizioni hanno circuiti di commutazione diversi (schemi elettrici): МDC – mezzo ponte; МDK – schema con catodo comune; МDA – schema con anodo comune. Serie (valori nominali) di moduli a diodi: MDC26-6 (26A 600V), MDC26-7 (26A 700V), MDC26-8 (26A 800V), MDC26-9 (26A 900V), MDC26-10 (26A 1000V), MDC26-12 (26A 1200V), MDC26-14 (26A 1400V), MDC26-16 (26A 1600V), MDC26-18 (26A 1800V). I terminali principali (di alimentazione) si trovano sulla parte superiore dell'involucro e sono contrassegnati come 1, 2, 3 (anodo-catodo comune, catodo, anodo). I moduli a doppio diodo della serie MDC sono utilizzati in diverse apparecchiature di potenza: unità di potenza e controllo, regolatori di potenza, regolatori CA, controllo di motori CC, soft starter di motori CA, convertitori, controllori di altiforni o processi chimici, apparecchiature di saldatura e come raddrizzatori per convertitori CA. I nostri moduli sono disponibili in diverse topologie a doppio e singolo dispositivo per quasi tutte le applicazioni di controllo di fase o raddrizzatore.
