Valvola a membrana 900/M0-R02

a comando idraulicodosatriceper acqua

Panoramica del prodotto

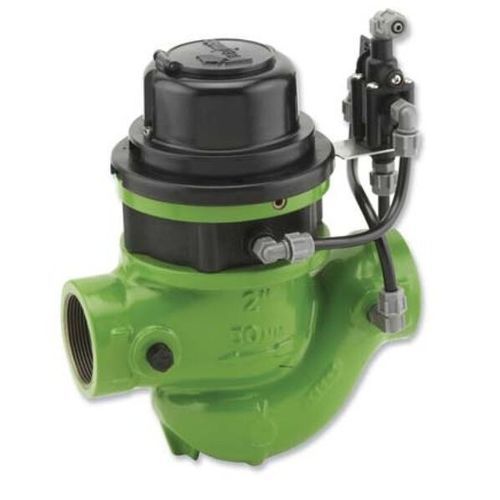

L'idrometro BERMAD con relè idraulico combina un contatore a turbina tipo Woltman e una valvola di controllo a membrana azionata idraulicamente. Funziona sia come misuratore di portata principale in linea sia come valvola normalmente chiusa: si apre in risposta a un comando remoto di aumento di pressione e si chiude in assenza di tale comando. L’unità integra un registro accoppiato magneticamente e sigillato sottovuoto per una misurazione volumetrica precisa. È disponibile un'uscita impulso opzionale (reed-switch) per l'integrazione con sistemi di telemetria.

Dettagli principali del modello

• Designazione modello: IR-900-M0-54-3W-KX
• Serie: Serie 900
• Azionamento magnetico con registro sigillato sottovuoto (M0)
• Boucle di controllo composita e accessori (K)
• Configurazione: 3 vie

Funzioni e vantaggi

• Valvola di controllo e misuratore integrati — soluzione in linea combinata che ottimizza spazio e manutenzione
• Valvola normalmente chiusa a controllo idraulico — funzionamento On/Off alimentato dalla pressione di linea; relè idraulico per amplificare i comandi remoti
• Azionamento magnetico con registro sigillato sottovuoto — trasmissione a secco; uscita impulso reed senza tensione
• Raddrizzatori di flusso interni in ingresso e uscita — riducono le distanze di raddrizzamento richieste e mantengono la precisione
• Dispositivo di calibrazione integrato — consente calibrazione precisa in sito
• Progetto facilitato per la manutenzione — ispezione e manutenzione in linea semplici

Applicazioni tipiche

• Sistemi di irrigazione automatizzati
• Lettura remota dei dati di portata e telemetria
• Monitoraggio del flusso e controllo delle perdite
• Sistemi di irrigazione volumetrica

Caratteristiche aggiuntive

• ME: Kit di aggiornamento per registratore elettronico disponibile

Specifiche tecniche

• Tipo di prodotto: Idrometro con relè idraulico (misuratore a turbina tipo Woltman combinato con valvola di controllo a membrana)
• Modello: IR-900-M0-54-3W-KX
• Serie: Serie 900
• Azionamento / Registro: Azionamento magnetico (M0) con registro sigillato sottovuoto
• Controllo: Boucle di controllo idraulica; normalmente chiuso; funzionamento On/Off idraulico
• Configurazione: 3 vie
• Uscita impulsi: Reed-switch senza tensione (diverse combinazioni di impulsi disponibili)
• Conditionamento del flusso: Raddrizzatori interni ingresso/uscita
• Calibrazione: Dispositivo di calibrazione del misuratore integrato
• Manutenibilità: Ispezione e manutenzione in linea semplici
• Settori tipici: Irrigazione (teste di controllo, linee di distribuzione, micro-irrigazione, irrigazione meccanizzata)
• Codice interno prodotto (pagina): 488217
