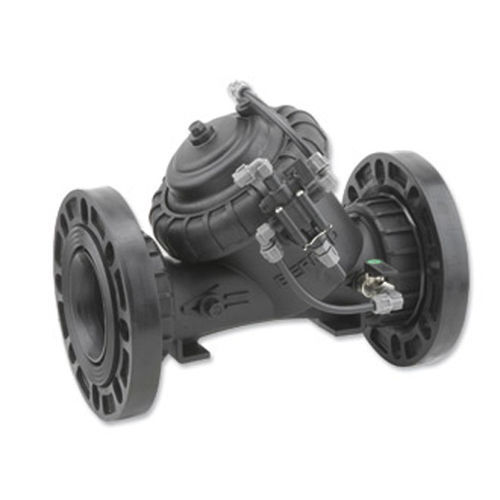

Valvola a membrana IR-105-54-X

a comando idraulicodi controllodi regolazione

Panoramica
La valvola di controllo idraulica BERMAD con relè idraulico è una valvola on/off a diaframma, azionata idraulicamente e normalmente chiusa. Si apre a seguito di un comando di pressione remoto e si chiude in assenza di tale comando. Progettata per infrastrutture di irrigazione e distribuzione che richiedono amplificazione del comando e chiusura affidabile.

Caratteristiche principali

• Funzionamento alimentato dalla pressione di linea
• Controllo On/Off idraulico con amplificazione a relè
• Si chiude in caso di perdita della pressione di comando
• Amplifica e trasmette comandi remoti deboli

Progetto e materiali

• Costruzione in materiale composito ingegnerizzato adatta all'irrigazione
• Adattabile in loco a varie connessioni terminali
• Materiali resistenti a sostanze chimiche e cavitazione

Corpo hYflow 'Y' — design "Look Through"

• Corpo a 'Y' con percorso Look Through per portate molto elevate e bassa perdita di carico

Diaframma e gruppo interno

• Diaframma flessibile unitario e otturatore guidato per regolazione precisa e stabile
• Chiusura dolce e bassa pressione di azionamento
• Previene erosione e deformazione del diaframma
• Ispezione e manutenzione in linea semplificate

Applicazioni tipiche

• Sistemi di irrigazione automatizzati e teste di controllo campo
• Centri e reti di distribuzione
• Sistemi di irrigazione a bassa pressione fornita
• Installazioni di irrigazione a risparmio energetico

Opzioni aggiuntive

• M: Flow Stem (esclude misure 4"L, 6"R)
• 5: Punto di prova in plastica
• Z: Selettore manuale
• V3: Adattatori PVC Victaulic 3"
• V4: Adattatori PVC Victaulic 4"

Specifiche tecniche

• Modello commerciale: IR-105-54-3W-X
• Serie prodotto: Serie 100
• Tipo di funzionamento: Normalmente chiusa — si apre con comando di pressione remoto; si chiude in assenza di comando
• Azionamento: Idraulico, a diaframma
• Funzione: Valvola On/Off controllata idraulicamente con relè per amplificare/trasmettere comandi remoti
• Design del corpo: hYflow 'Y' con Look Through per portate elevate e bassa perdita di carico
• Costruzione: Composito ingegnerizzato, resistente a agenti chimici e cavitazione
• Interni: Diaframma unitario e otturatore guidato per regolazione precisa e protezione del diaframma
• Manutenzione: Ispezione e servizio in linea semplici
• Opzioni: M, 5, Z, V3, V4
• Mercato previsto: Irrigazione — teste di controllo campo, distribuzione, irrigazione meccanizzata e microirrigazione
