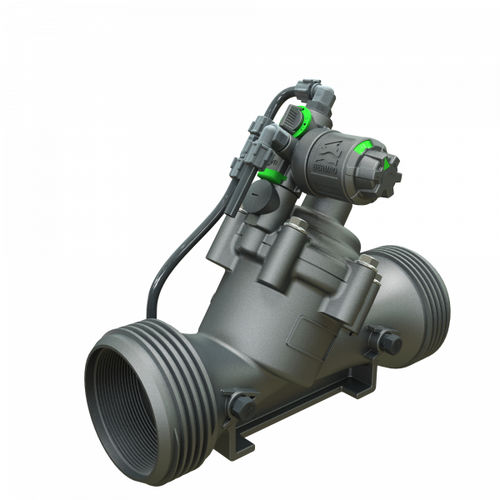

Valvola a membrana IR-12T-3W-X

a comando idraulicoa comando assistitodi riduzione di pressione

Panoramica
La valvola riduttrice di pressione Top Pilot BERMAD modello IR-12T-3W-X riduce una pressione a monte elevata a una pressione a valle costante e calibrata, e si apre completamente quando la pressione di linea scende al di sotto del valore impostato. Integra un pilota 3 vie con manopola di regolazione ad alta risoluzione per una taratura rapida e precisa in un design compatto adatto all'installazione in campo.

Caratteristiche principali e vantaggi

• Azionata dalla pressione di linea, controllo idraulico On/Off
  • Protegge i sistemi a valle
  • Si apre completamente quando portata e pressione sono inferiori al set
• Pilota integrato 3 vie — design intuitivo
  • Manopola di regolazione e scala ad alta risoluzione per taratura senza manometro
  • Soluzione compatta "box-size" per installazione semplice
  • Il controllo a solenoide può essere aggiunto o rimosso in sito
  • Adatta a taglie fino a 3"
• Valvola in composito ingegnerizzato, design di livello industriale
  • Adattabile in loco a un'ampia gamma di connessioni terminali
  • Alta resistenza a sostanze chimiche e cavitazione per uso prolungato
• Corpo valvola hYflow 'Y' con design "Look Through"
  • Portata ultra elevata con bassa perdita di carico
• Diaframma unitizzato Flexible Super Travel (FST) e otturatore guidato
  • Regolazione precisa e stabile con chiusura dolce
  • Bassa pressione di attuazione e prevenzione dell'erosione del diaframma

Applicazioni tipiche

• Sistemi soggetti a variazioni di pressione di alimentazione
• Valvole plot nei sistemi di irrigazione a goccia e a pioggia
• Sistemi di irrigazione a risparmio energetico — linee di distribuzione e microirrigazione

Caratteristiche aggiuntive

• 5: Punto di prova in plastica
• V3: Adattatori PVC Victaulic 3"
• V4: Adattatori PVC Victaulic 4"

Caratteristiche / Specificazioni tecniche

• Denominazione: IR-12T-3W-X
• Tipo prodotto: Valvola riduttrice di pressione Top Pilot
• Pilota: Pilota integrato 3 vie con quadrante di regolazione ad alta risoluzione
• Serie: Serie 100
• Design corpo: hYflow 'Y' (design "Look Through")
• Costruzione: Composito ingegnerizzato, grado industriale, resistente a sostanze chimiche e cavitazione
• Diaframma e otturatore: Diaframma FST unitizzato e otturatore guidato
• Funzionamento: Azionata dalla pressione di linea, controllo idraulico On/Off; si apre completamente quando la pressione a valle scende sotto il set
• Taglie: Adatta fino a 3"
• Adattatori: Adattatori Victaulic PVC disponibili (3" e 4")
• Punto di prova: Opzione punto di prova in plastica
• Segmenti idonei: Irrigazione — teste di controllo in campo, linee di distribuzione, microirrigazione
