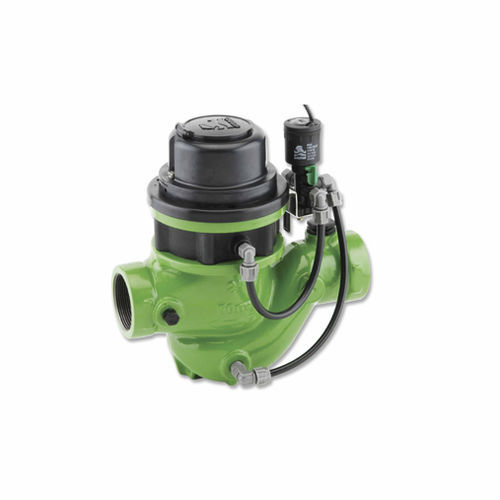

Valvola a membrana 910/M0-KX-R02

a comando elettricoper acquaa 3 vie

Descrizione
L'idrometro BERMAD IR-910-M0-3W-KX integra un misuratore d'acqua a turbina tipo Woltman e una valvola di controllo azionata idraulicamente con comando a diaframma e solenoide On/Off. Svolge la funzione di misuratore principale e di valvola azionata da solenoide, con trasmissione magnetica e registro sigillato sottovuoto per misurazioni accurate e uscita impulsi opzionale per integrazione telemetrica.

Caratteristiche principali

• Progettazione integrata valvola + misuratore per ridurre ingombro e componenti
• Idrometro idraulico con comando a solenoide: azionamento dalla pressione di linea e comando elettrico On/Off
• Trasmissione magnetica con registro sigillato sottovuoto (M0): meccanismo a ingranaggi a secco e uscita impulsi reed senza tensione
• Raddrizzatori di flusso interni ingresso e uscita per ridurre le distanze di raddrizzamento e mantenere la precisione
• Dispositivo di calibrazione del flusso integrato per tarature in campo

Applicazioni tipiche

• Sistemi di irrigazione automatizzati e reti di distribuzione
• Impianti remoti e/o sopraelevati
• Lettura remota dei dati di portata e telemetria
• Monitoraggio del flusso e controllo perdite nelle linee di distribuzione

Opzioni aggiuntive

• Z: Selettore manuale
• ME: Registro elettronico (kit di aggiornamento disponibile)

Note
Versione con trasmissione magnetica indicata M0. Boucle di controllo composita e accessori indicati come K. Prodotto disponibile in configurazione a 3 vie. Il design integrato semplifica l'installazione e riduce il numero di componenti del sistema di controllo.

Caratteristiche / specificazioni tecniche

• Modello: IR-910-M0-3W-KX
• Serie: 900
• Tipo prodotto: Idrometro controllato da solenoide (idrometro idraulico + valvola azionata da solenoide)
• Tipo misuratore: Turbina tipo Woltman
• Registro: Trasmissione magnetica con registro sigillato sottovuoto (M0)
• Boucle di controllo / accessori: Boucle composita con accessori (K)
• Configurazione valvola: 3 vie
• Azionamento: Azionamento idraulico tramite pressione di linea; solenoide controllo elettrico On/Off
• Uscita impulsi: Reed-switch a tensione zero; diverse combinazioni; opzionale
• Raddrizzatori di flusso: Interni ingresso e uscita
• Calibrazione: Dispositivo di calibrazione del flusso integrato
• Raccordi: Plastica (secondo indicazione)
• Opzioni aggiuntive: Registro elettronico (ME) e selettore manuale (Z)
• Codice interno / barcode: 27625
