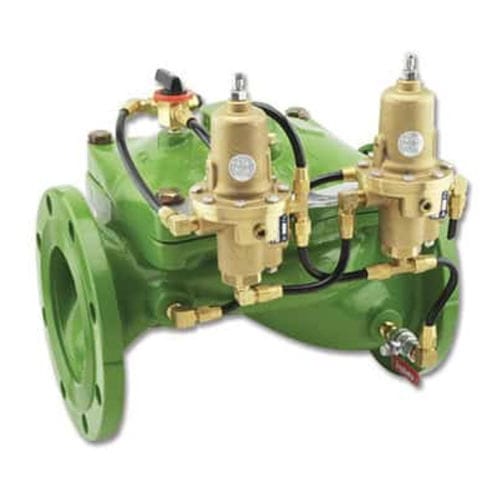

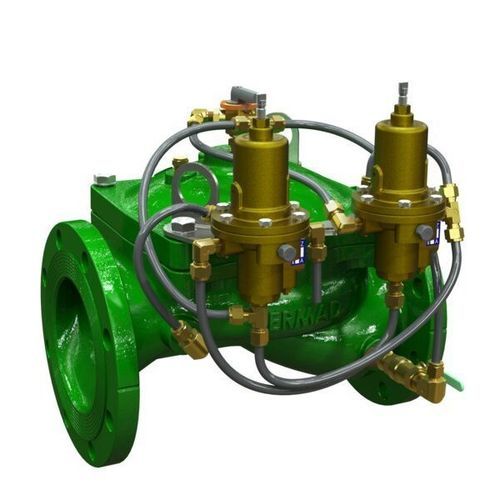

Valvola a membrana IR-423-RXZ

a comando idraulicodi riduzione di pressionedi mantenimento della pressione

Panoramica
La valvola di riduzione e mantenimento della pressione BERMAD Modello IR-423-3W-RXZ è una valvola di controllo azionata idraulicamente e attivata a diaframma con due funzioni indipendenti: mantiene una pressione minima preimpostata a monte indipendentemente dalle variazioni di portata o dalla pressione variabile a valle e impedisce che la pressione a valle superi il valore massimo preimpostato, indipendentemente da fluttuazioni di portata o eccessiva pressione a monte.

Caratteristiche e vantaggi

• Azionamento dalla pressione di linea, controllo idraulico
  • Assegna priorità alle zone di pressione
  • Protegge le zone a bassa pressione
  • Controlla il riempimento del sistema
  • Impedisce lo svuotamento della tubazione
  • Protegge la pompa da sovraccarico e cavitazione
  • Compensa durante il drawdown delle acque sotterranee
  • Protegge i sistemi a valle
• Design avanzato a globo idro-efficiente
  • Percorso di flusso senza ostruzioni
  • Unica parte mobile
  • Elevata capacità di flusso
• Diaframma completamente supportato e bilanciato
  • Richiede bassa pressione di azionamento
  • Eccellenti prestazioni di regolazione a bassi flussi
  • Chiusura progressiva della valvola
  • Previene la deformazione del diaframma
• Design user-friendly
  • Impostazione della pressione semplice
  • Ispezione e manutenzione in linea semplificate
  • Facile integrazione di funzioni di controllo

Applicazioni tipiche

• Soluzioni per il controllo del riempimento della linea
• Mantenimento della pressione durante il controlavaggio dei filtri
• Sistemi di circolazione con pompe (con orifizio)
• Sistemi di riduzione della pressione
• Prevenzione dello svuotamento della linea

Caratteristiche aggiuntive

• F : Filtro di controllo di grandi dimensioni
• I : Assieme indicatore di posizione
• M : Asta di flusso

Caratteristiche / Specifiche tecniche

• Modello: IR-423-3W-RXZ
• Serie: Serie 400
• Tipo: Valvola di riduzione e mantenimento della pressione (azionamento idraulico, diaframma)
• Controllo: Circuito di controllo a 3 vie con selettore manuale e accessori metallici
• Funzioni principali: Mantiene pressione minima a monte; previene il superamento della pressione massima a valle
• Punti salienti del design: Globo idro-efficiente; diaframma completamente supportato e bilanciato; percorso di flusso senza ostacoli; unica parte mobile
• Usi tipici: teste di controllo in campo, linee di distribuzione, controlavaggio filtri, circolazione pompe e sistemi di gestione pressione
• Codice interno (barcode): 26208
