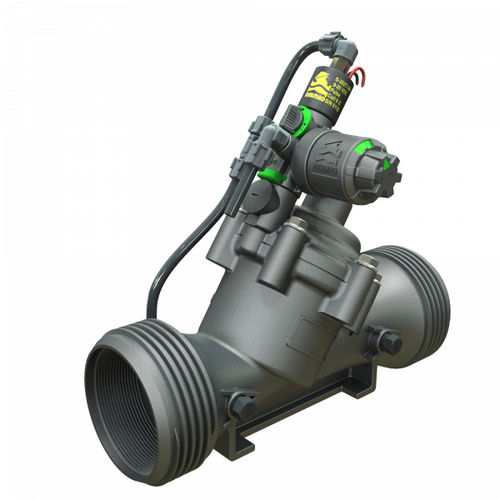

Valvola a membrana IR-12T-55-3W-X

a comando idraulicocon attuatore elettricopilota

Descrizione
La valvola di riduzione pressione Top‑Pilot BERMAD IR-12T-55-3W-X combina un pilota integrato a 3 vie con un solenoide 3 vie opzionale per una regolazione compatta e plug‑and‑play, adatta a sistemi di irrigazione e distribuzione acqua. Il quadrante di regolazione ad alta risoluzione consente una calibrazione rapida e precisa. La valvola riduce la pressione a monte più elevata fino a un valore di pressione a valle calibrato e costante, indipendentemente dalle variazioni di portata, e si apre completamente quando la pressione di linea scende sotto il valore impostato. Con il solenoide installato, la valvola risponde anche a segnali elettrici per apertura/chiusura.

Caratteristiche e vantaggi

• Azionata dalla pressione di linea, controllata idraulicamente (On/Off)
  • Protegge le apparecchiature e le zone di irrigazione a valle
  • Apertura totale in caso di caduta di pressione per alimentazione affidabile
• Pilota integrato a 3 vie — design intuitivo
  • Manopola di regolazione ad alta risoluzione per calibrazione senza manometri esterni
  • Soluzione compatta «box‑size» che semplifica l'installazione nelle stazioni valvole
  • Il controllo con solenoide può essere facilmente aggiunto o rimosso
  • Adatta all'intera gamma di misure fino a 3"
• Valvola in composito ingegnerizzato con design industriale
  • Adattabile in campo a un'ampia gamma di connessioni terminali
  • Resistente a sostanze chimiche e cavitazione per maggiore durata
• Corpo hYflow a 'Y' con design "Look Through"
  • Portata molto elevata con bassa perdita di carico
• Diaframma unitario Flexible Super Travel (FST) e otturatore guidato
  • Regolazione precisa e stabile con chiusura dolce
  • Bassa pressione di azionamento richiesta
  • Previene erosione e deformazione del diaframma

Applicazioni tipiche

• Condotte principali e secondarie per irrigazione automatizzata
• Zone soggette a variazioni di pressione di alimentazione
• Valvole di parcella nei sistemi di irrigazione a goccia e a pioggia
• Reti di irrigazione a risparmio energetico

Caratteristiche aggiuntive

• 5 : Punto di prova plastico
• Z : Selettore manuale
• V3 : Adattatori PVC Victaulic 3"
• V4 : Adattatori PVC Victaulic 4"

Caratteristiche / specificazioni tecniche

• Modello: IR-12T-55-3W-X
• Serie: Serie 100
• Tipo: Valvola di riduzione pressione top‑pilot con pilota integrato 3 vie e solenoide 3 vie opzionale
• Controllo: Pilota integrato 3 vie con quadrante di regolazione ad alta risoluzione
• Funzionamento: Riduce la pressione a monte a un setpoint calibrato a valle indipendentemente dalla portata; si apre completamente a bassa pressione di linea; risposta elettrica se solenoide installato
• Design del corpo: hYflow 'Y' "Look Through" per alto flusso e bassa perdita di carico
• Costruzione: Composito ingegnerizzato — resistente a chimici e cavitazione
• Diaframma/otturatore: Diaframma Flexible Super Travel (FST) unitario con otturatore guidato
• Dimensioni: Progettata per la gamma di misure fino a 3"
• Adattabilità in sito: Adattabile a un'ampia gamma di connessioni; opzioni Victaulic
• Opzioni: Punto di prova plastico, selettore manuale, adattatori PVC Victaulic (V3, V4)
