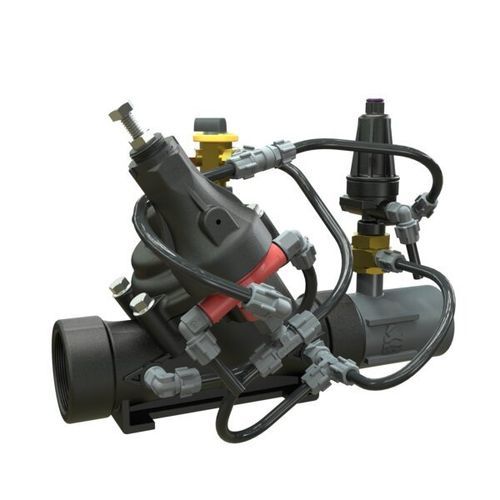

Regolatore e riduttore di pressione per acqua IR-172-50-3W-XZt

a diaframmain plasticain materiale composito

Descrizione
La valvola di controllo del flusso e riduttrice di pressione BERMAD IR-172-50-3W-XZt è una valvola a diaframma azionata idraulicamente, progettata per limitare la domanda del sistema a un valore massimo preimpostato, mantenere una pressione costante a valle e rispondere a comandi idraulici di chiusura. È ottimizzata per irrigazione e distribuzione in campo.

Caratteristiche principali

• Controllo del flusso azionato dalla pressione di linea per limitare il tasso di riempimento e prevenire richieste eccessive
• Mantiene la pressione ridotta preimpostata a valle per la stabilità delle reti di irrigazione
• Pilota di flusso idromeccanico a palette regolabile senza perdita di carico aggiuntiva
• Semplice impostazione di flusso e pressione con ampia gamma di regolazione

Progettazione tecnica

• Costruzione in composito ingegnerizzato per durabilità in ambienti agricoli
• Adattabile in sito a un'ampia gamma di connessioni terminali
• Resistente a agenti chimici e cavitazione per lunga durata

Corpo valvola hYflow 'Y'

• Design "Look Through" per minima ostruzione
• Portata ultra-elevata con bassa perdita di pressione — adatta a condotte principali e stazioni di filtraggio

Diaframma unitizzato Flexible Super Travel (FST) e otturatore guidato

• Regolazione precisa e stabile con chiusura morbida
• Richiede bassa pressione di attuazione
• Previene erosione e deformazione del diaframma per affidabilità in campo
• Ispezione e manutenzione in linea semplici per ridurre i tempi di fermo

Applicazioni tipiche

• Controllo del riempimento delle condotte di irrigazione
• Sistemi di riduzione della pressione per reti di distribuzione
• Molteplici sistemi di utenza indipendenti e derivazioni
• Sistemi soggetti a variazioni di pressione di alimentazione
• Irrigazione meccanizzata e pivot centrali
• Stazioni di filtraggio e linee di lavaggio

Caratteristiche aggiuntive / opzioni

• M : Chiusura meccanica (esclude dimensioni 4"L, 6"R)
• 5 : Punto di prova in plastica
• V3 : Adattatori PVC Victaulic 3"
• V4 : Adattatori PVC Victaulic 4"

Caratteristiche / specifiche tecniche

• Modello: IR-172-50-3W-XZt
• Serie: Serie 100
• Funzionamento: Valvola a diaframma azionata idraulicamente
• Tipi di controllo: Controllo a 3 vie; controllo idraulico remoto; selettore manuale
• Pilota di flusso: Pilota idromeccanico a palette regolabile (senza perdita di carico)
• Corpo valvola: hYflow 'Y' design "Look Through" per elevata portata e bassa perdita di pressione
• Diaframma: Flexible Super Travel (FST) unitizzato con otturatore guidato
• Materiali: Composito ingegnerizzato, resistente a agenti chimici e cavitazione
• Applicazioni principali: Teste di controllo in campo, irrigazione meccanizzata, stazioni di filtraggio
• Riferimento interno / codice prodotto: 127455
