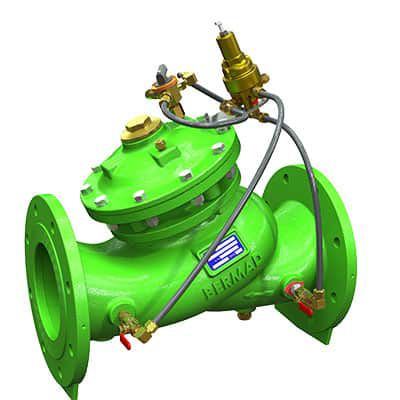

Valvola a globo IR-720-3W-XZ

idraulicadi controllodi riduzione di pressione

Descrizione
La valvola di riduzione della pressione BERMAD modello IR-120-3W-XZ è una valvola di controllo a diaframma, azionata idraulicamente, progettata per ridurre una pressione a monte elevata a una pressione costante e inferiore a valle. Si apre completamente in caso di caduta di pressione nella linea ed è indicata per reti di distribuzione irrigua e teste di controllo in campo.

Caratteristiche e benefici

• Azionamento a pressione di linea, controllo idraulico
  • Protegge i sistemi e le apparecchiature irrigue a valle
  • Si apre completamente in caso di caduta di pressione per mantenere la portata
• Valvola in composito ingegnerizzato con design industriale
  • Adattabile in loco a un'ampia gamma di connessioni
  • Collegamenti a flangia articolata che riducono la flessione delle tubazioni e le sollecitazioni idrauliche
  • Alta durabilità; resistente a sostanze chimiche e cavitazione
• Corpo hYflow 'Y' con design "Look Through"
  • Portata ultra-elevata con bassa perdita di carico
• Diaframma unitizzato "Flexible Super Travel" (FST) e otturatore guidato
  • Regolazione precisa e stabile con chiusura morbida
  • Richiede bassa pressione di azionamento
  • Previene erosione e distorsione del diaframma
  • Semplifica ispezione e manutenzione in linea

Applicazioni tipiche

• Sistemi di irrigazione automatizzati (teste di controllo, linee di distribuzione)
• Riduzione e gestione della pressione nelle reti di distribuzione
• Sistemi soggetti a variazioni della pressione di alimentazione
• Centri e stazioni di distribuzione irrigua
• Sistemi di irrigazione a risparmio energetico

Caratteristiche aggiuntive

• M : Astina di flusso / limitatore di apertura (esclude dimensioni 4"L, 6"R)
• 5 : Punto di prova in plastica
• V3 : Adattatori Victaulic PVC 3"
• V4 : Adattatori Victaulic PVC 4"

Caratteristiche / specifiche tecniche

• Modello: IR-120-3W-XZ
• Serie: Serie 100
• Tipo: Valvola di riduzione della pressione (controllo a 3 vie e selettore manuale)
• Azionamento: Controllo idraulico, pressione di linea
• Attuazione: Diaframma FST unitizzato e otturatore guidato
• Corpo: Composito ingegnerizzato, corpo hYflow 'Y' con design "Look Through"
• Proprietà chiave: Alta portata con bassa perdita di carico; resistente a agenti chimici e cavitazione
• Segmento tipico: Irrigazione (teste di controllo in campo, linee di distribuzione)
• Adattabilità in loco: Ampia gamma di connessioni; flange articolate per ridurre sollecitazioni idrauliche
• Opzioni/accessori: M, 5, V3, V4
• ID interno / barcode: 26836
