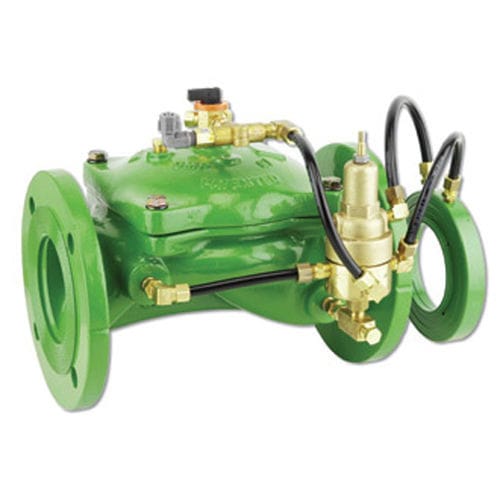

Valvola a membrana IR-470-50-bRUZ

a comando idraulicoper controllo di flussodi distribuzione

Panoramica
La valvola di controllo della portata BERMAD IR-470-RUZb è una valvola azionata idraulicamente e attuata a diaframma, progettata per limitare la richiesta del sistema a una portata massima costante preimpostata. Fornita con circuito di controllo a 2 vie, selettore manuale e accessori di controllo metallici, ideale per reti di irrigazione.

Caratteristiche principali

• Azionamento mediante pressione di linea, controllo idraulico — limita il rateo di riempimento della linea e previene richieste eccessive da parte dei consumatori
• Design avanzato a globo idro-efficiente — percorso del flusso libero da ostruzioni, parte mobile singola, elevata portata
• Diaframma completamente supportato e bilanciato — bassa pressione di apertura e di azionamento, regolazione precisa a bassi flussi, chiusura progressiva, previene la distorsione del diaframma
• Rilevamento del flusso idraulico (installazione a monte) — senza parti mobili, non richiede rettifica del flusso

Sensore di flusso idraulico

• Installato a monte per misurazioni e controllo stabili
• Design senza componenti mobili che riduce le esigenze di manutenzione

Operazione e manutenzione

• Impostazione del flusso semplice tramite circuito di controllo e selettore manuale
• Ispezione e manutenzione in linea semplificate grazie alla singola parte mobile e ai componenti accessibili

Applicazioni tipiche

• Sistemi di irrigazione automatizzati
• Controllo del riempimento della linea
• Molteplici sistemi di consumo indipendenti
• Macchine per irrigazione
• Centri di distribuzione e teste di linea
• Stazioni di filtrazione

Identificazione prodotto / Specifiche tecniche

• Modello: IR-470-RUZb
• Serie: Serie 400
• Tipo di prodotto: Valvola di controllo del flusso, azionata idraulicamente e attuata a diaframma
• Funzionamento: azionamento mediante pressione di linea, controllo idraulico
• Caratteristiche di controllo: circuito di controllo a 2 vie, selettore manuale e accessori di controllo metallici
• Rilevamento flusso: sensore idraulico a monte, senza parti mobili
• Design: globo idro-efficiente con percorso del flusso senza ostruzioni
• Diaframma: completamente supportato e bilanciato per bassa pressione di azionamento e migliore regolazione ai bassi flussi
• Settore tipico: Irrigazione
• Codice interno prodotto (data-barcode pagina): 26441
