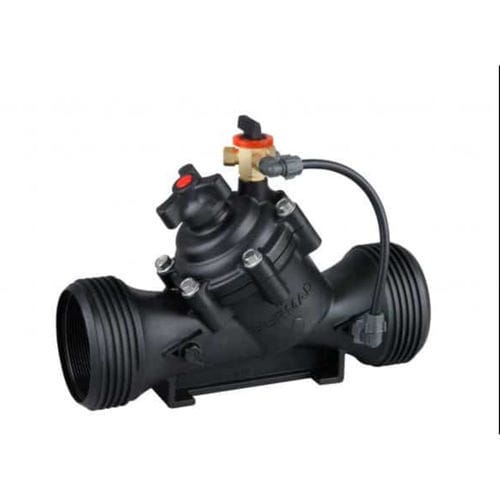

Valvola a membrana IR-105-Z

idraulicaa comando idraulicodi controllo

Descrizione generale
La valvola di controllo idraulica BERMAD IR-105-Z è una valvola della Serie 100 azionata da diaframma e controllata idraulicamente. Si apre e si chiude in risposta a comandi di pressione locali o remoti ed è progettata per applicazioni di irrigazione.

Caratteristiche e vantaggi

• Azionamento tramite pressione di linea; controllo idraulico ON/OFF
• Corpo valvola hYflow 'Y' con design "Look Through" per portata molto elevata e bassa perdita di pressione
• Diaframma unitario Flexible Super Travel (FST) e otturatore guidato per regolazione precisa, stabile e chiusura dolce
• Costruzione in composito ingegnerizzato — resistente a sostanze chimiche e alla cavitazione
• Adattabile in sito a un’ampia gamma di connessioni
• Bassa pressione di azionamento richiesta; ispezione e manutenzione in linea semplici

Applicazioni tipiche

• Sistemi di irrigazione automatizzati
• Testate di controllo in campo e centri di distribuzione
• Installazioni di irrigazione a bassa pressione di alimentazione
• Sistemi di irrigazione a risparmio energetico

Caratteristiche aggiuntive e opzioni

• M : Asta di flusso (esclude le taglie 4"L, 6"R) — può fungere da selettore manuale
• 5 : Punto di prova in plastica
• V3 : Adattatori Victaulic PVC 3"
• V4 : Adattatori Victaulic PVC 4"

Documentazione (disponibile)

• IR-105-Z - Scheda prodotto (Metrico, Inglese)
• IR-105-Z - Scheda prodotto (Imperiale, Inglese)
• IR-105-Z - Manuale di installazione e uso 1,5–4" (Inglese)
• Serie 100 - Elenco ricambi
• Serie 100 - Guida ingegneristica
• Serie 100 - Guida agli ordini

Caratteristiche / Specifiche tecniche

• Modello: IR-105-Z
• Tipologia: Valvola di controllo idraulica, azionata da diaframma
• Serie: Serie 100
• Funzionamento: Azionamento tramite pressione di linea; controllo idraulico ON/OFF
• Design del corpo: hYflow 'Y' con design "Look Through" per alto flusso e bassa perdita di pressione
• Diaframma & otturatore: Diaframma FST unitario con otturatore guidato
• Materiali: Composito ingegnerizzato — resistente a sostanze chimiche e cavitazione
• Manutenibilità: Ispezione e manutenzione in linea semplici
• Azionamento: Richiede bassa pressione di azionamento
• Adattatori/opzioni disponibili: Adattatori Victaulic PVC (3" e 4"), punto di prova in plastica, opzione asta di flusso (esclusioni di taglia)
• Segmento previsto: Irrigazione
• Installazioni tipiche: Testate di controllo in campo, centri di distribuzione, sistemi di irrigazione automatizzati
