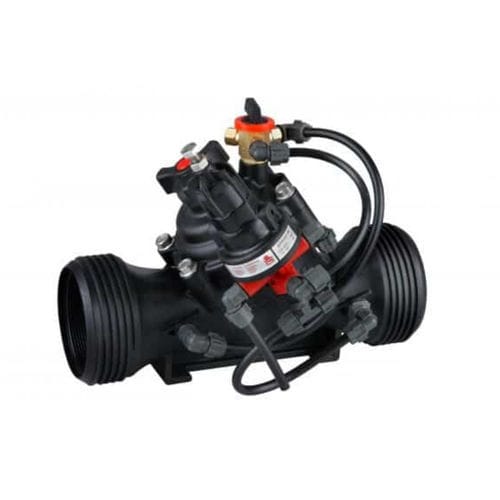

Valvola a membrana IR-120-3W-XZ

idraulicadi regolazionedi riduzione di pressione

Descrizione La BERMAD IR-120-Zb è una valvola di riduzione della pressione azionata idraulicamente e a diaframma, progettata per trasformare una pressione a monte elevata in una pressione a valle molto bassa e stabile preimpostata. Mantiene la pressione a valle costante indipendentemente dalle fluttuazioni della domanda o della pressione di alimentazione ed è ottimizzata per irrigazione con nastro a goccia e teste di controllo in campo.

Caratteristiche e vantaggi

• Azionamento dalla pressione di linea, controllo idraulico
  • Protegge componenti di irrigazione ed emettitori a valle
• Pilota servo per riduzione di pressione
  • Valvola a spillo integrata dinamica per modulazione precisa
  • Regolabile fino a 0,5 bar (7 psi)
  • Isteresi molto bassa per regolazione stabile
• Valvola in materiale composito ingegnerizzato, design industriale
  • Costruzione durevole, resistente a prodotti chimici e cavitazione
  • Senza bulloni o dadi interni, riduce rischio di corrosione e guasti
• Corpo hYflow 'Y' con design "Look Through"
  • Portata ultra-elevata con bassa perdita di carico — adatta a lunghe linee a nastro
• Diaframma Unitized Flexible Super Travel (FST) e otturatore guidato
  • Regolazione precisa e stabile con chiusura dolce
  • Richiede bassa pressione di apertura; previene l'erosione del diaframma
• Ispezione e manutenzione in linea semplici

Applicazioni tipiche

• Sistemi a nastro a goccia (drip-tape)
• Zone di irrigazione a bassa pressione impostata
• Reti di distribuzione a bassa pressione di alimentazione
• Sistemi di irrigazione a risparmio energetico

Caratteristiche aggiuntive

• M : Chiusura meccanica (esclude le dimensioni 4"L, 6"R)
• 5 : Punto di prova in plastica
• Z : Selettore manuale
• V3 : Adattatori Victaulic in PVC 3"
• V4 : Adattatori Victaulic in PVC 4"

Specifiche tecniche

• Marca: BERMAD
• Modello: IR-120-Zb
• Serie: Serie 100
• Tipo di prodotto: Valvola di riduzione della pressione, azionata idraulicamente, a diaframma
• Settore/App: Irrigazione (nastro a goccia e teste di controllo in campo)
• Funzionamento: Azionamento idraulico
• Tipo di pilota: Pilota servo riduttore di pressione con valvola a spillo integrata dinamica
• Pressione a valle regolabile: fino a 0,5 bar (7 psi)
• Design del corpo: hYflow 'Y' Look Through per portata ultra-elevata e bassa perdita di carico
• Diaframma: Unitized Flexible Super Travel (FST) con otturatore guidato
• Materiali: Composito ingegnerizzato; resistente a agenti chimici e cavitazione; senza bulloni/dadi interni
• Manutenzione: Ispezione e servizio in linea semplificati
• Opzioni: M, 5, Z, V3, V4
• Riferimento interno / codice a barre: 127438
