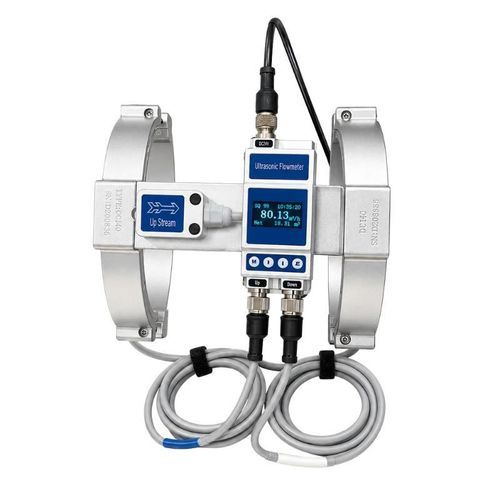

Misuratore di portata a ultrasuoni per tempo di transito BBUFM-S

volumetricoper acquaper prodotti chimici

Panoramica del prodotto
Il BBUFM-S è un misuratore di portata ultrasonico a morsetto basato sul principio del tempo di transito, progettato per tubi di piccolo diametro e per una semplice integrazione negli impianti. I trasduttori si installano all'esterno della tubazione con una staffa adeguata: non sono necessari tagli o forature e non c'è contatto con il liquido. Disponibile in configurazioni compatta, remota e remota ad alta temperatura, adatto al monitoraggio online di acqua, acqua purificata/ultrapura, bevande e altri liquidi di processo puliti in sistemi di pulizia, linee di produzione e impianti HVAC.

Caratteristiche principali

• Installazione non invasiva a morsetto senza modifiche alla tubazione
• Staffa di montaggio su misura per un posizionamento accurato
• Versioni compatta, remota e remota ad alta temperatura
• Compatibile con tubazioni metalliche e plastiche comuni
• Display OLED per portata istantanea e accumulata
• Uscite 4–20 mA, RS485/Modbus e uscita allarme OCT opzionale
• Senza parti mobili, perdita di carico trascurabile e manutenzione limitata

Applicazioni tipiche

• Sistemi di pulizia industriale e per vetro piano
• Linee di produzione per bevande, alimentare e farmaceutico
• Sistemi di distribuzione acqua purificata e ultrapura
• Unità HVAC, acqua di raffreddamento e circuiti frigoriferi
• Monitoraggio trasferimento liquidi di processo
• Misura di portata per tubi piccoli e integrazione OEM

Liquidi compatibili
Progettato per liquidi puliti con proprietà acustiche stabili e bassa presenza di bolle o cavitazione. Esempi:

• Acqua di rete, acqua purificata e ultrapura
• Bevande e liquidi contenenti alcol
• Soluzioni acide, alcaline e saline
• Prodotti per la pulizia e solventi chimici selezionati
• Altri liquidi di processo compatibili con la trasmissione ultrasonica

Specifiche tecniche
Principio di misura: Tempo di transito ultrasonico
Campo di velocità: 0,1 a 5,0 m/s
Accuratezza: ±2,0%
Ripetibilità: 0,8%
Gamma diametri esterni tubo: ~9,53 a 220 mm
Uscita analogica: 4–20 mA, carico max 600 Ω
Uscita allarme: Allarme OCT opzionale (limite superiore/inferiore)
Comunicazione: RS485, protocollo Modbus
Alimentazione: 24 VDC
Lunghezza cavo standard: 2,0 m
Display: OLED 128 × 64
Totalizzatore: Sei cifre
Archiviazione dati: Registri giornalieri, mensili, annuali e cumulativi
Temperatura ambiente (compatta): 0 a 50 °C
Umidità: 0–95% UR, senza condensa
Grado di protezione: IP54
Materiale involucro: Lega di alluminio

Opzioni di configurazione
Compatta: Trasmettitore e trasduttore integrati in un'unica unità; per ODs tubo ~9,53 a 110 mm
Remota: Trasmettitore/display e trasduttore separati; copre ODs tubo ~9,53 a 220 mm
Remota alta temperatura: Trasmettitore e trasduttore separati con intervallo medio esteso fino a 0 a 110 °C

Intervalli di temperatura
Compatta: 0 a 50 °C
Remota standard: 0 a 80 °C
Remota alta temperatura: 0 a 110 °C

Configurazioni di tubazione
9,53 mm — DN6
12,7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200

Intervalli di portata di riferimento
9,53 mm: 0,02 m³/h — 0,66 m³/h
12,7 mm: 0,04 m³/h — 1,18 m³/h
15 mm: 0,06 m³/h — 1,84 m³/h
20 mm: 0,06 m³/h — 3,18 m³/h
25 mm: 0,11 m³/h — 5,65 m³/h
32 mm: 0,18 m³/h — 8,83 m³/h
40 mm: 0,29 m³/h — 14,47 m³/h
50 mm: 0,45 m³/h — 22,61 m³/h
63 mm: 0,71 m³/h — 35,33 m³/h
75 mm: 1,19 m³/h — 59,70 m³/h
90 mm: 1,81 m³/h — 90,43 m³/h
110 mm: 2,83 m³/h — 141,30 m³/h
140 mm: 4,42 m³/h — 220,78 m³/h
160 mm: 6,36 m³/h — 317,93 m³/h
220 mm: 11,30 m³/h — 565,20 m³/h

Materiali di tubo compatibili

• Acciaio inossidabile
• Acciaio al carbonio
• Rame
• PVC / CPVC
• PVDF
• PPR / PPH
• PFA / PU
• HDPE

Misure e display

• Portata istantanea
• Portata netta accumulata
• Registri accumulati giornalieri, mensili e annuali
• Unità metriche e imperiali
• Allarmi limite superiore/inferiore

Informazioni per la selezione

• Diametro esterno reale, diametro interno e spessore parete
• Materiale del tubo
• Tipo di liquido
• Temperatura del fluido
• Intervallo di portata previsto
• Configurazione richiesta: compatta, remota o remota alta temperatura
• Uscite e interfacce di comunicazione richieste

Caratteristiche / Specifiche tecniche

• Principio di misura: Tempo di transito ultrasonico
• Campo di velocità: 0,1 a 5,0 m/s
• Accuratezza: ±2,0%
• Ripetibilità: 0,8%
• Gamma OD: ~9,53 a 220 mm
• Uscita analogica: 4–20 mA (600 Ω max)
• Allarme: OCT opzionale limite alto/basso
• Comunicazione: RS485, Modbus
• Alimentazione: 24 VDC
• Lunghezza cavo: 2,0 m (standard)
• Display: OLED 128 × 64
• Totalizzatore: Sei cifre
• Archiviazione dati: Giornaliera, mensile, annuale, cumulativa
• Temperatura ambiente (compatta): 0 a 50 °C
• Protezione: IP54
• Involucro: Lega di alluminio
