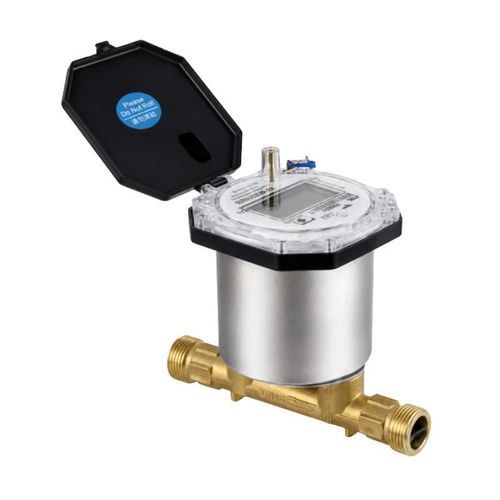

Contatore d'acqua digitale BBUWM-V

ad ultrasuonicon controllo delle perdite

Panoramica del prodotto BBUWM-V è un contatore d'acqua a ultrasuoni controllato da valvola che utilizza il principio del tempo di transito per calcolare la portata in base alla differenza di tempo di propagazione tra i segnali ultrasonici a monte e a valle. Misura, visualizza e memorizza il consumo idrico e include una valvola motorizzata integrata per la chiusura e la riapertura da remoto. Le opzioni di comunicazione NB-IoT/CAT.1, RS485 e M-BUS supportano l’integrazione con sistemi di lettura remota e di gestione idrica. Sono disponibili le versioni DN15, DN20 e DN25. Caratteristiche principali

• Misurazione a ultrasuoni a tempo di transito senza girante meccanica
• Valvola motorizzata integrata per il controllo remoto
• Comunicazione NB-IoT/CAT.1, RS485 e M-BUS
• Intervallo di misura selezionabile da R125 a R500
• Misurazione del flusso in avanti e in senso inverso
• Grado di protezione IP68
• Fino a 750 giorni di registrazioni locali del consumo idrico
• Allarmi opzionali per perdite, rottura delle tubazioni, incrostazioni e uso anomalo

Specifiche tecniche Parametro — Specifiche Dimensione nominale — DN15, DN20, DN25 Risoluzione del volume accumulato — 0,000001 m³ Risoluzione della portata — 0,000001 m³/h Corrente di funzionamento statica — ≤30 µA Durata della batteria — >6 anni Display — LCD a 8 cifre Classe di temperatura — T30; T30/T50 indicate nelle configurazioni di portata Classe di pressione — MAP16 Classe di perdita di carico — Δp25, Δp40 Grado di protezione — IP68 Classe di precisione — Classe 2 Ambiente elettromagnetico — E2 Classe di severità ambientale — Classe 0 Installazione — Orizzontale o verticale Sensibilità al profilo di flusso — U5/D3 o U0/D0 Flusso inverso — Supportato Comunicazione — NB-IoT/CAT.1, RS485, M-BUS Configurazioni di portata Dimensione — Portata permanente Q3 — Portata di sovraccarico Q4 — Portata transitoria Q2 — Portata minima Q1 — Valori R disponibili DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Errore massimo ammissibile

• Da Q1 a un valore inferiore a Q2: ±5%
• Da Q2 a Q4: ±2% a temperature dell’acqua fino a 30 °C e ±3% oltre i 30 °C

Dimensioni e raccordi Dimensione — Lunghezza L — Larghezza W — Altezza H — Peso — Filettatura del corpo del contatore — Filettatura del raccordo DN15 — 165 mm — 103 mm — 148 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 154 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 160 mm — 1,5 kg — G1 1/4B — R1 Norme applicabili

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 Wireless M-Bus

Caratteristiche / specifiche tecniche

• Modello: BBUWM-V
• Principio di misurazione: ultrasuoni a tempo di transito (senza girante meccanica)
• Dimensioni nominali: DN15, DN20, DN25
• Intervallo di misurazione (valori R): 125, 160, 200, 250, 315, 400, 500
• Portata permanente (Q3): DN15 2,5 m³/h; DN20 4 m³/h; DN25 6,3 m³/h
• Risoluzione del volume accumulato: 0,000001 m³
• Risoluzione della portata istantanea: 0,000001 m³/h
• Classe di precisione: Classe 2
• Display: LCD a 8 cifre
• Durata della batteria: >6 anni
• Grado di protezione: IP68
• Classe di pressione: MAP16
• Classe di perdita di carico: Δp25, Δp40
• Classe di temperatura: T30 (T30/T50 nelle configurazioni di flusso)
• Installazione: Orizzontale o verticale
• Sensibilità del profilo di flusso: U5/D3 o U0/D0
• Flusso inverso: Supportato
• Comunicazioni: NB-IoT/CAT.1, RS485, M-BUS
• Registro locale: Fino a 750 giorni di registrazioni del consumo idrico
• Allarmi opzionali: perdite, rottura tubazioni, incrostazioni, uso anomalo
• Norme applicabili: GB/T 778.1-3-2017; JJG 162-2019; CJ/T 434-2013; EN 13757-4 M-Bus wireless
