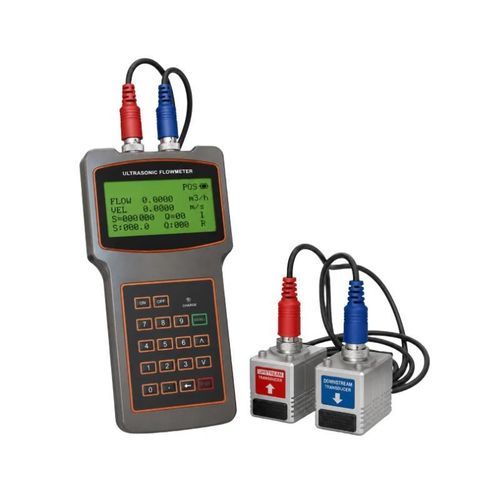

Misuratore di portata a ultrasuoni per tempo di transito BBUFM-H

volumetricoper acquaper acque reflue

Panoramica del prodotto
Il BBUFM-H è un misuratore di portata ultrasonico portatile a montaggio a pinza progettato per ispezioni in campo, messa in servizio e misurazioni temporanee. I trasduttori clamp-on (magnetici o con staffa) si fissano esternamente alla tubazione per misurare il flusso senza interrompere il processo o introdurre perdita di carico.

Caratteristiche principali

• Design portatile per controlli rapidi in campo e messa in servizio
• Installazione non intrusiva a pinza; nessuna interruzione della linea richiesta
• Precisione di misura ±1% e alta ripetibilità
• Coperura tubazioni da DN15 a DN6000 a seconda del trasduttore
• Trasduttori standard e ad alta temperatura disponibili; protezione trasduttore IP67
• Display retroilluminato 4 × 16 caratteri per lettura sul posto
• Registratore integrato (>2.000 record) e comunicazione RS232 isolata
• Alimentazione con tre batterie Ni‑MH 1,2 V AAA; >12 ore di funzionamento continuo

Specifiche tecniche
Principio di misura — Tempo di transito ultrasonico
Precisione — ±1%
Linearità — 0,5%
Ripetibilità — 0,2%
Intervallo di velocità — 0 a ±10 m/s
Dimensione tubazione — DN15 a DN6000 (a seconda del trasduttore)
Materiali tubazione — Acciaio, acciaio inox, ghisa, rame, cemento, PVC, alluminio, fibra di vetro, tubazioni rivestite
Liquidi misurati — Acqua, acque reflue, acqua di mare, oli, sostanze chimiche, bevande e altri liquidi omogenei conduttori acusticamente
Temperatura del fluido — -30 a +160 °C (a seconda del trasduttore)
Torbidità — ≤10000 ppm con bolle limitate
Display — 4 × 16 caratteri retroilluminati
Memoria dati — >2.000 registrazioni
Comunicazione — RS232 isolata
Ambiente unità principale — -20 a +60 °C; ≤85% UR
Protezione trasduttore — IP67
Batteria — 3 × 1,2 V AAA Ni‑MH
Funzionamento continuo — >12 ore
Adattatore — 90 a 260 VAC
Consumo — 1,5 W
Dimensioni unità principale — 200 × 93 × 32 mm

Opzioni trasduttore
Clamp-on piccolo — Tubo: DN15 a DN100 — Temperatura: -30 a +90 °C
Clamp-on medio — Tubo: DN50 a DN700 — Temperatura: -30 a +90 °C
Clamp-on grande — Tubo: DN300 a DN6000 — Temperatura: -30 a +90 °C
Clamp-on alta temperatura — Tubo: DN15 a DN6000 — Temperatura: fino a +160 °C
Clamp-on con staffa — Tubo: DN15 a DN700 — Temperatura: -30 a +90 °C
Staffa alta temperatura — Tubo: DN15 a DN700 — Temperatura: fino a +160 °C

Applicazioni tipiche

• Ispezione di approvvigionamento e drenaggio idrico
• Sistemi HVAC, circuiti di acqua fredda e calda
• Verifica del flusso nelle tubazioni industriali
• Industria petrolifera, chimica ed energetica
• Messa in servizio, misure temporanee e interventi in campo

Specifiche rapide

• Principio: Tempo di transito ultrasonico
• Precisione: ±1%
• Intervallo di portata: 0 a ±10 m/s
• Gamma tubazioni: DN15–DN6000 (dipende dal modello)
• Temperatura: -30 a +160 °C (dipende dal modello)
• Registratore: >2.000 record
• Comunicazione: RS232 isolata
• Autonomia: >12 ore (3 × AAA Ni‑MH)
• Protezione trasduttore: IP67
