Misuratore di portata ad ultrasuoni BBUFM-W
volumetricoper acquaper acque reflue

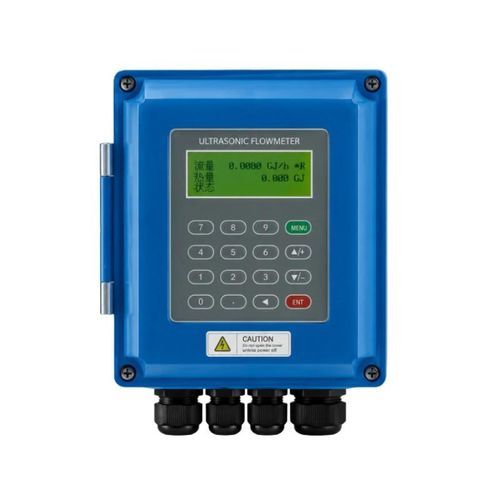

Misuratore di portata ad ultrasuoni - BBUFM-W - Deep Minds Ultrasonic - volumetrico / per acqua / per acque reflue
Misuratore di portata ad ultrasuoni - BBUFM-W - Deep Minds Ultrasonic - volumetrico / per acqua / per acque reflue
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Deep Minds Ultrasonic

Caratteristiche

Tecnologia
ad ultrasuoni
Tipo
volumetrico
Fluido
per liquidi, per acqua, per olio, per prodotti chimici, per acque reflue
Diametro della tubatura
DN25 - 1"
Montaggio
in linea, clamp-on, ad inserimento, con montaggio a parete
Materiale
in acciaio inossidabile, in alluminio, in acciaio, in PVC
Comunicazione
RS485, Modbus, con uscita analogica, con uscita di impulsi
Tensione di alimentazione
DC, AC
Tipo di protezione
IP67, IP68
Altre caratteristiche
di alta precisione, con display LCD, non invasivo, con sensore di temperatura, con calcolo del flusso energetico
Temperatura di processo

Min.: -30 °C
(-22 °F)

Max.: 160 °C
(320 °F)

Precisione

1 %

Descrizione

Panoramica del prodotto
Il BBUFM-W è un misuratore di portata ultrasonico da parete progettato per il monitoraggio online a lungo termine. Utilizza la misura del tempo di transito e supporta trasduttori clamp-on, ad inserzione o a sezione di tubo per acqua, acque reflue, acqua di raffreddamento, oli, prodotti chimici, bevande e altri liquidi acusticamente conduttivi. Il convertitore offre interfacce analogiche, impulsi, relè e RS485 isolato/Modbus; con sensori di temperatura Pt100 il sistema può anche calcolare l'energia di riscaldamento e raffreddamento.

Caratteristiche principali
  • Montaggio a parete per misurazione continua in linea
  • Precisione di misura ±1%
  • Adatto per tubazioni DN25 a DN6000
  • Trasduttori clamp-on, ad inserzione e a sezione di tubo
  • Misurazione del flusso e dell'energia di riscaldamento/raffreddamento con Pt100
  • Interfacce 4–20 mA, impulso, relè e segnali
  • RS485 isolato con Modbus
  • Convertitore IP67 e trasduttori IP68
  • Opzioni di alimentazione AC o DC

Specifiche tecniche
Principio di misura — Tempo di transito ultrasonico
Precisione — ±1%
Display — LCD retroilluminato 2 × 20 caratteri
Dimensione tubo — DN25 a DN6000
Materiali tubo — Acciaio, acciaio inossidabile, ghisa, rame, cemento, PVC, alluminio, fibra di vetro, tubi rivestiti
Liquidi misurati — Acqua, acque reflue, acqua di raffreddamento, oli, prodotti chimici, bevande e altri liquidi acusticamente conduttivi
Temperatura del fluido — -30 a +160 °C (a seconda del trasduttore)
Intervallo di velocità di flusso — 0 a ±7 m/s
Turbidità — ≤10000 ppm (con bolle limitate)
Uscita analogica — Una uscita 4-20 mA
Uscita impulso — Una uscita OCT
Uscite relè — Quattro
Ingressi segnale — Tre ingressi 4-20 mA
Ingresso temperatura — Pt100
Comunicazione — RS485 isolato con Modbus
Alimentazione — 8 a 36 VDC o 85 a 264 VAC
Consumo — 1,5 W
Temperatura del convertitore — -20 a +60 °C
Protezione — Convertitore IP67; trasduttori IP68
Dimensioni convertitore — 132 × 150 × 85 mm

Trasduttori e montaggio
  • Trasduttori clamp-on per installazione senza tagliare il tubo
  • Trasduttori ad inserzione per misurazione fissa permanente
  • Trasduttori a sezione per tubi piccoli o installazioni stabili
  • Trasduttori ad alta temperatura per fluidi fino a 160 °C
  • Sensori Pt100 per la misurazione dell'energia

Applicazioni tipiche
  • Monitoraggio del flusso in condotte fisse
  • Rete idrica, drenaggio e trattamento delle acque reflue
  • HVAC e contabilizzazione dell'energia
  • Raffreddamento industriale e circuiti di circolazione
  • Petrolio, chimica e controllo di processo
