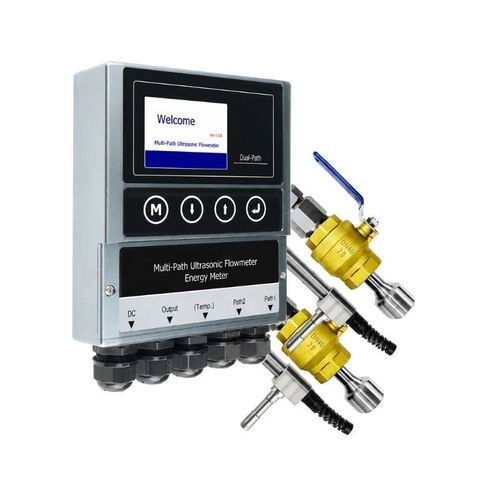

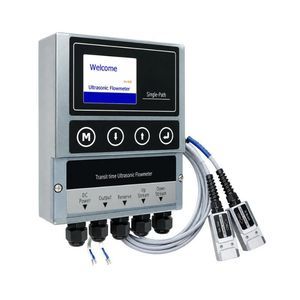

Misuratore di portata a ultrasuoni per tempo di transito BBUFM-DP

volumetricoper liquidiDN25 - 1"

Panoramica del prodotto
Il BBUFM-DP è un misuratore di portata ultrasonico a tempo di transito a fissaggio esterno con doppio percorso acustico sulla stessa condotta. Ogni percorso fornisce portata, velocità, totali positivi/negativi/netti e dati diagnostici. I trasduttori si montano esternamente senza tagliare la tubazione, consentendo misure non invasive su impianti esistenti.

Caratteristiche principali

• Doppio percorso acustico per maggiore stabilità e diagnostica incrociata
• Portata, velocità, totalizzatore e diagnostica errori indipendenti per ciascun percorso
• Installazione non invasiva a fissaggio esterno — nessun contatto con il fluido
• Progettato per tubazioni piene e liquidi con piccole quantità di bolle o solidi sospesi
• Uscite: 4–20 mA, impulso, relè e RS485 (Modbus)
• Nessuna parte in movimento, bassa perdita di carico e manutenzione minima

Applicazioni tipiche

• Reti critiche di approvvigionamento idrico e circuiti acqua industriale
• Impianti di trattamento acqua e acque reflue
• Linee di processo chimico e industriale
• Irrigazione e grandi condotte di trasferimento acqua
• Punti di misura che richiedono stabilità e diagnostica avanzata

Specifiche tecniche
Principio di misura: Tempo di transito ultrasonico
Percorsi acustici: Doppio percorso
Mezzo: Liquido in tubazione piena
Intervallo di velocità: -12 a +12 m/s
Precisione: ±0,5% della lettura; ±0,01 m/s a bassa velocità
Ripetibilità: 0,15%
Linearità: ±0,5%
Dimensione tubazione: DN25 a DN5000
Uscita analogica: 4–20 mA, 750 Ω max
Uscita impulso: 0–9999 Hz, OCT
Uscita relè: SPST, 1 Hz max
Comunicazione: RS485, protocollo Modbus
Alimentazione: 24–36 VDC
Display: 3,5 in TFT LCD, 480 × 320
Temperatura trasmettitore: -40 a +60 °C
Temperatura trasduttore standard: -40 a +80 °C
Umidità: Fino al 95% UR, non condensante
Turbidità applicabile: 0–12000 NTU
Intervallo pH applicabile: 6–9
Involucro trasmettitore: Alluminio pressofuso, IP54
Protezione trasduttori: IP68
Peso trasmettitore standard: circa 1,5 kg
Peso set trasduttori standard: circa 1,5 kg
Lunghezza cavo standard: 10 m (estendibile fino a 200 m)

Display e diagnostica

• Portata e velocità visualizzate per entrambi i percorsi
• Totali positivo, negativo e netto
• Stato e diagnostica indipendenti per percorso
• Codici errore e informazioni diagnostiche per la valutazione dell'installazione

Trasduttori e installazione
Standard: trasduttori a doppio percorso a fissaggio esterno montati sulla tubazione. Opzionale: trasduttori ad inserzione se richiesti. Lunghezza cavo standard 10 m, estendibile fino a 200 m in incrementi di 5 m. Metodi di montaggio: V, N, Z o W in funzione della tubazione e dell'applicazione. Trasmettitore da parete.

Informazioni per la selezione

• Diametro esterno o diametro nominale (DN)
• Materiale della tubazione, rivestimento interno e spessore parete
• Tipo di liquido, torbidità e temperatura di esercizio
• Intervallo di portata o velocità richiesto
• Configurazione di montaggio dei trasduttori (V/N/Z/W)
• Uscite richieste, protocollo di comunicazione e lunghezza del cavo

Modello / Riepilogo tecnico

• Modello: BBUFM-DP
• Principio: Tempo di transito ultrasonico
• Percorsi acustici: Doppio percorso
• Gamma tubazioni: DN25 a DN5000
• Intervallo velocità: -12 a +12 m/s
• Precisione: ±0,5% della lettura; ±0,01 m/s in bassa velocità
• Uscite: 4–20 mA, impulso, relè, RS485 (Modbus)
• Alimentazione: 24–36 VDC
• Display: 3,5 in TFT LCD
• Involucro: Alluminio pressofuso, IP54; Trasduttori IP68
