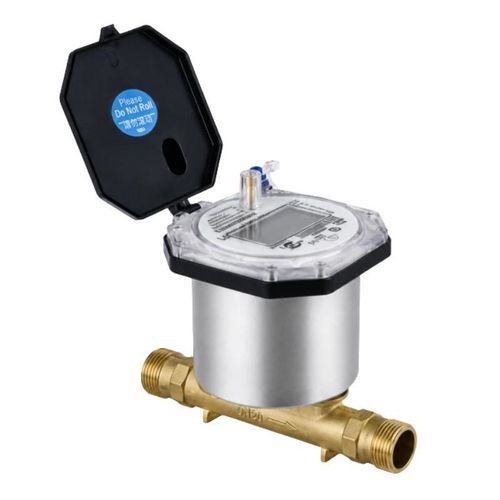

Contatore d'acqua digitale BBUWM-R

ad ultrasuoniresidenzialeintelligente

Panoramica del prodotto BBUWM-R è un contatore d'acqua a ultrasuoni destinato a uso residenziale, commerciale e per servizi pubblici. Sfrutta la differenza di tempo di transito tra i segnali ultrasonici a monte e a valle per misurare, visualizzare, memorizzare e trasmettere in remoto i dati relativi al consumo idrico. Privo di elementi meccanici di misura, il contatore supporta le comunicazioni NB-IoT/CAT.1, RS485 e M-BUS. Caratteristiche principali

• Cinque dimensioni da DN15 a DN40
• Misurazione a ultrasuoni bidirezionale
• Intervallo di misurazione selezionabile da R125 a R500
• Installazione orizzontale o verticale
• Grado di protezione IP68
• Display LCD a 8cifre
• Fino a 750 giorni di registrazioni locali
• Allarmi opzionali per perdite, rottura delle tubazioni, incrostazioni e uso anomalo

Specifiche tecniche Parametro — Specifica Diametro nominale — DN15, DN20, DN25, DN32, DN40 Risoluzione del volume accumulato — 0,000001 m³ Risoluzione della portata — 0,000001 m³/h Corrente di funzionamento statica — ≤30 µA Durata della batteria — >6 anni Display — LCD a 8 cifre Classe di temperatura — T30; T30/T50 indicate nelle configurazioni di portata Classe di pressione — MAP16 Classe di perdita di carico — Δp25, Δp40 Grado di protezione — IP68 Classe di precisione — Classe 2 Ambiente elettromagnetico — E2 Classe di severità ambientale — Classe 0 Installazione — Orizzontale o verticale Sensibilità al profilo di flusso — U5/D3 o U0/D0 Flusso inverso — Supportato Comunicazione — NB-IoT/CAT.1, RS485, M-BUS Configurazioni di portata Dimensione — Portata permanente Q3 — Portata di sovraccarico Q4 — Portata transitoria Q2 — Portata minima Q1 — Valori R disponibili DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN32 — 10 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN40 — 16 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Errore massimo ammissibile

• Da Q1 a un valore inferiore a Q2: ±5%
• Da Q2 a Q4: ±2% a temperature dell’acqua fino a 30 °C e ±3% oltre i 30 °C

Dimensioni e raccordi Dimensione — L — L — A — Peso — Filettatura del corpo del contatore — Filettatura del raccordo DN15 — 165 mm — 103 mm — 155 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 164 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 171 mm — 1,5 kg — G1 1/4B — R1 DN32 — 230 mm — 103 mm — 180 mm — 1,8 kg — G1 1/2B — R1 1/4 DN40 — 300 mm — 103 mm — 189 mm — 2,1 kg — G2B — R1 1/2 Norme applicabili

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 Wireless M-Bus

Caratteristiche / specifiche tecniche

• Modello: BBUWM-R
• Dimensioni nominali: DN15, DN20, DN25, DN32, DN40
• Principio di misurazione: Differenza di tempo di transito (ultrasuoni)
• Misura bidirezionale supportata
• Intervallo di misura: selezionabile da R125 a R500
• Portata permanente (Q3) per dimensione: DN15 2,5 m³/h, DN20 4 m³/h, DN25 6,3 m³/h, DN32 10 m³/h, DN40 16 m³/h
• Risoluzione del volume accumulato: 0,000001 m³
• Risoluzione della portata: 0,000001 m³/h
• Corrente di funzionamento statica: ≤30 µA
• Durata della batteria: >6 anni
• Display: LCD a 8 cifre
• Classe di temperatura: T30 (T30/T50 nelle configurazioni di portata)
• Classe di pressione: MAP16
• Classe di perdita di carico: Δp25, Δp40
• Grado di protezione: IP68
• Classe di precisione: Classe 2
• Ambiente elettromagnetico: E2
• Classe di severità ambientale: Classe 0
• Installazione: Orizzontale o verticale
• Sensibilità al profilo di flusso: U5/D3 o U0/D0
• Flusso inverso: Supportato
• Interfacce di comunicazione: NB-IoT/CAT.1, RS485, M-BUS
• Archiviazione locale dei dati: fino a 750 giorni
• Allarmi opzionali: perdita, rottura del tubo, incrostazioni, uso anomalo
