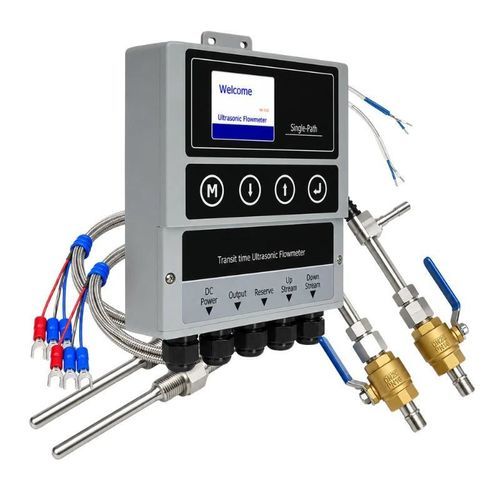

Contatore di energia termica digitale BBUEM-F

ad ultrasuoni4-20 mAModbus

Panoramica del prodotto
Il BBUEM-F è uno strumento ultrasonico fisso per il monitoraggio dell'energia di riscaldamento e raffreddamento in sistemi idrici chiusi. Utilizza la misura del flusso con tempo di transito ultrasonico abbinata a ingressi di temperatura accoppiati per calcolare la potenza istantanea e l'energia accumulata a partire portata e differenza di temperatura mandata–ritorno. I trasduttori di flusso montati esternamente riducono le modifiche alla tubazione e i tempi di fermo, rendendo il contatore adatto a HVAC centralizzato, reti di riscaldamento/raffreddamento, stazioni di scambio termico, impianti a caldaia, gestione dell'energia e monitoraggio acqua circolante industriale.

Caratteristiche principali

• Misura del flusso, temperature di mandata e ritorno, ΔT ed energia accumulata
• Misura del flusso con trasduttori esterni senza taglio della tubazione
• Due ingressi temperatura abbinati (PT1000)
• Uscite analogiche (4–20 mA), impulso, relè e comunicazione RS485 (Modbus)
• Totalizzazione portata avanti, indietro e netta
• Versioni standard ed estesa per diversi requisiti di accuratezza e dimensioni tubazione

Applicazioni tipiche

• Sistemi ad acqua refrigerata e di raffreddamento
• Reti di teleriscaldamento e teleraffreddamento
• Stazioni di scambio termico e impianti caldaia
• Gestione energetica degli edifici
• Monitoraggio di acqua di circolazione e energia nei processi industriali

Specifiche tecniche

• Modello: BBUEM-F (contatore di energia ultrasonico fisso)
• Principio di misura del flusso: Tempo di transito ultrasonico
• Fluido: Liquido in tubo pieno
• Intervallo di velocità: -12 a +12 m/s
• Precisione velocità: Standard ±1,0% della lettura; Estesa ±0,5% della lettura
• Precisione a bassa velocità: ±0,01 m/s
• Classe di precisione contatore energia: Classe 2
• Dimensione tubazione: Standard DN25 a DN2000; Estesa DN25 a DN5000
• Display: Standard 2,2" TFT LCD (320×240); Esteso 2,8" TFT LCD (320×240)
• Uscita analogica: 4–20 mA, carico max 750 Ω
• Uscita impulso: 0–9999 Hz
• Uscita relè: SPST, 1 Hz max
• Comunicazione: RS485, protocollo Modbus
• Alimentazione: 24–36 VDC
• Temperatura di esercizio del trasmettitore: -40 a +60 °C
• Intervallo temperatura trasduttori: -40 a +80 °C
• Intervallo sensori temperatura: -10 a +105 °C
• Umidità: Fino al 95% RH, non condensante
• Custodia trasmettitore: Plastica tecnica (standard); lega di alluminio lavorata CNC (estesa)

Configurazione dei sensori

• Trasduttori di flusso: Montaggio esterno; inserzione opzionale
• Sensori di temperatura: PT1000 abbinati
• Montaggio sensori temperatura: Esterno o a inserzione
• Lunghezza cavo standard: 10 m
• Metodi di montaggio trasduttori: V, N, Z o W

Funzioni di misura

• Portata e velocità istantanee
• Totalizzazioni avanti, indietro e nette
• Temperature mandata e ritorno
• Differenza di temperatura (ΔT)
• Potenza istantanea di riscaldamento o raffreddamento
• Energia accumulata di riscaldamento o raffreddamento

Informazioni per la selezione

• Specificare l'applicazione: riscaldamento o raffreddamento
• Fornire diametro esterno della tubazione, materiale e spessore parete
• Indicare materiale e spessore del rivestimento se presente
• Specificare tipo di fluido e intervallo di temperatura di esercizio
• Fornire intervallo di portata previsto e differenza di temperatura
• Scegliere metodo di montaggio sensori temperatura (esterno o inserzione)
• Specificare uscite richieste, protocollo di comunicazione e lunghezza cavo
